![Yamaha F115Y [312/709] Installing the impeller and impeller housing](/views2/1241091/page312/bg138.png)
6-6
E
LOWR
WATER PUMP (REGULAR ROTATION MODELS)
CHECKING THE IMPELLER HOUSING
6
Check:
• Impeller housing
Cracks/damage
→
Replace.
CHECKING THE IMPELLER AND
IMPELLER HOUSING CUP
6
Check:
• Impeller
• Impeller housing cup
Cracks/damage
→
Replace any defec-
tive parts.
CHECKING THE WOODRUFF KEY
6
Check:
• Woodruff key
Damage/wear
→
Replace.

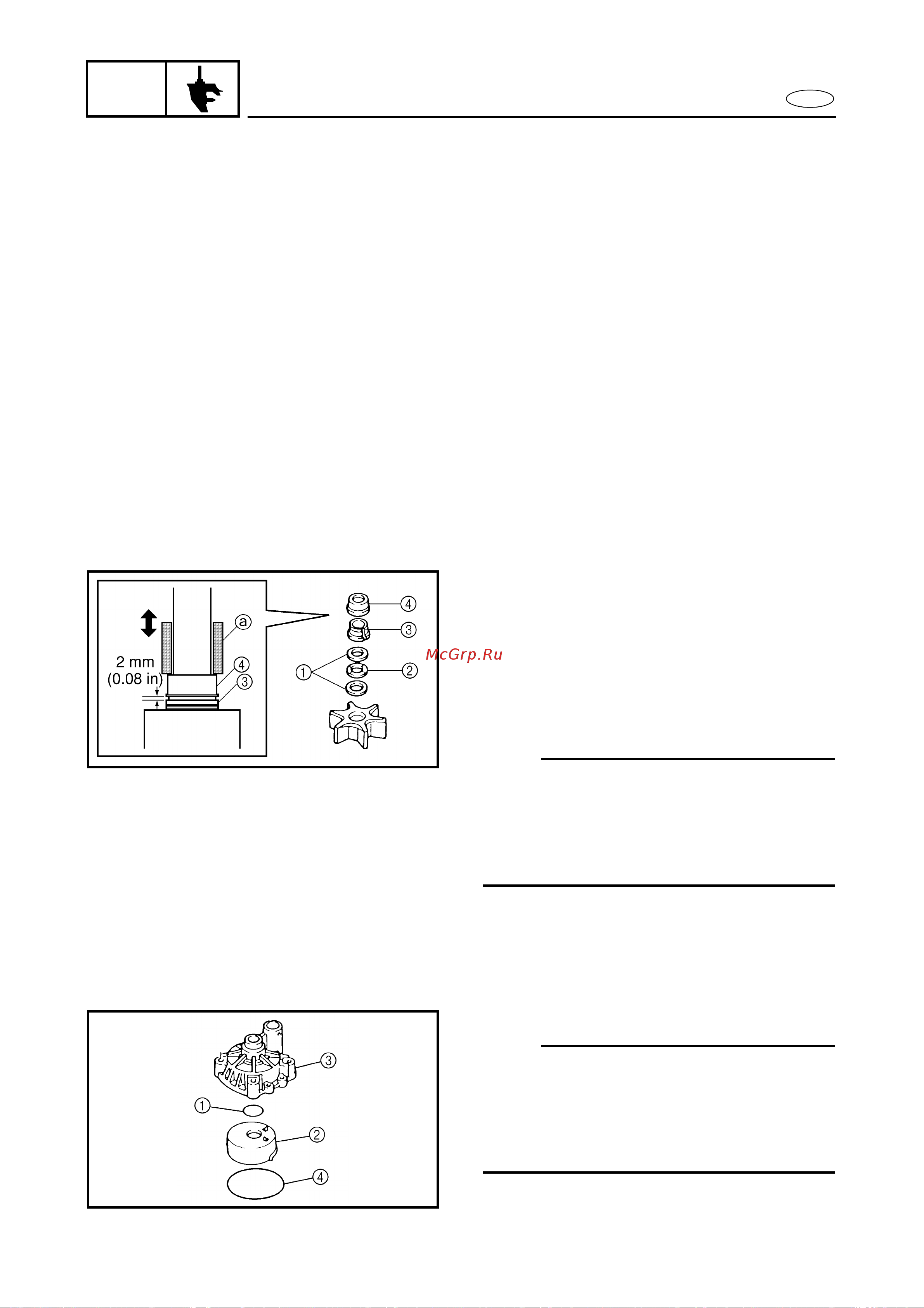

INSTALLING THE IMPELLER AND
IMPELLER HOUSING
6
1. Install:
• Washers
1
• Wave washer
2
• Spacer
3
• Collar
4
NOTE:
• The collar and spacer should fit together
firmly.
• While pulling the drive shaft up, install the
collar with some appropriate tool
a
that
fits over the drive shaft as shown.
2. Install:
• O-ring
1
• Impeller housing cup
2
• Impeller housing
3
• O-ring
4
NOTE:
• When installing the impeller housing cup,
align its projection with the hole in the
impeller housing.
• When installing the water pump housing,
turn the drive shaft clockwise.
6050
6060
