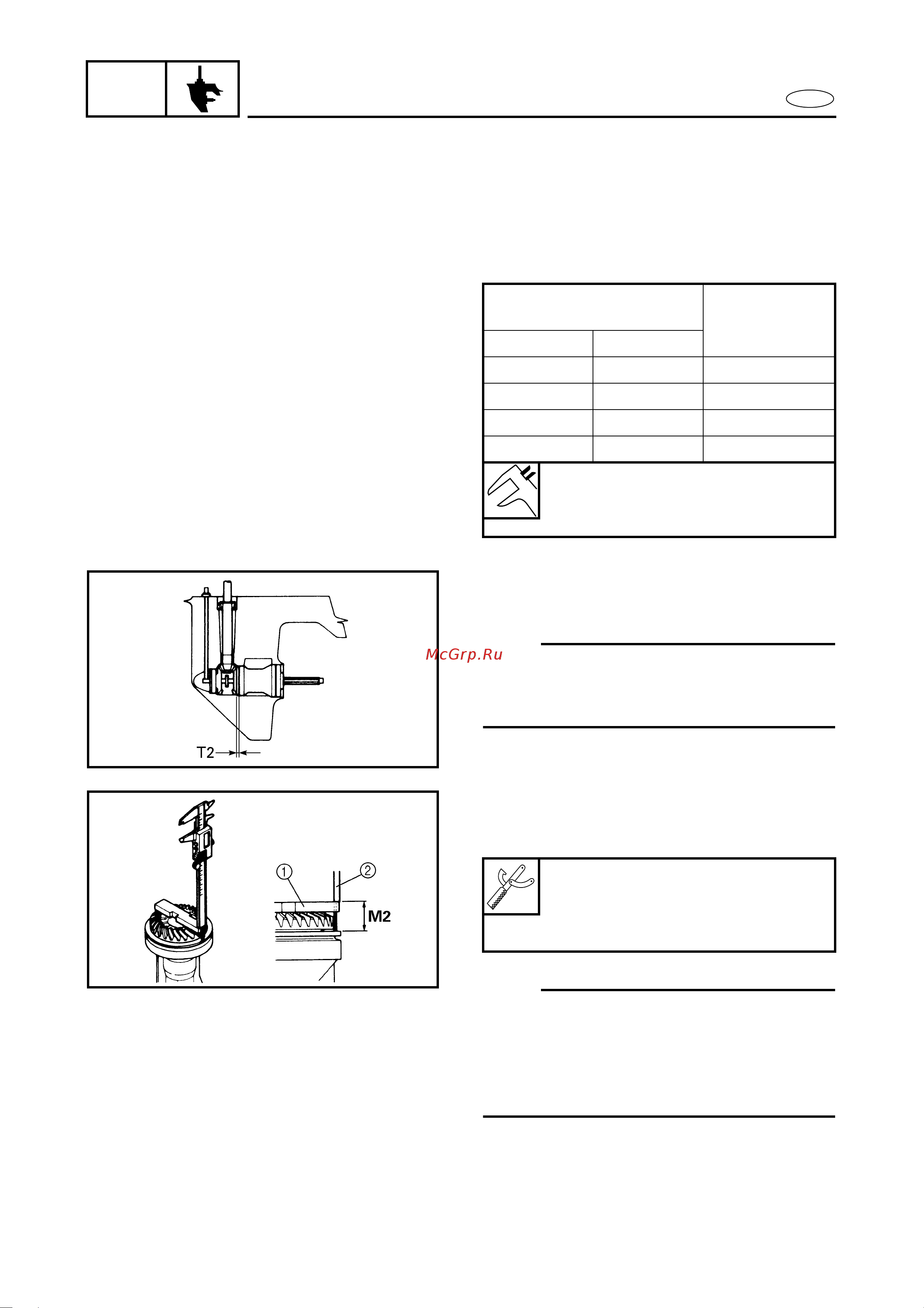

6-81
E
LOWR
SHIMMING (COUNTER ROTATION MODELS)
(FOR WORLDWIDE)
Example:
If M1 is “24.80 mm” and F is “+5”, then
T1 = 25.3 + (+5)/100 – 24.80 mm
= 25.3 + 0.05 – 24.80 mm
= 0.55 mm
(3) Select the reverse gear shim(s).
Calculated numeral
at 1/100th place
Rounded
numeral
More than or less
0.00 0.02 0.00
0.02 0.05 0.02
0.05 0.08 0.05
0.08 0.10 0.08
Available shim thickness
0.10, 0.12, 0.15, 0.18, 0.30, 0.40
and 0.50 mm
SELECTING THE FORWARD GEAR
SHIMS
6
NOTE:
Select the shim thickness (T2) by using the
specified measurement(s) and the calcula-
tion formula.
Select:
• Shim thickness (T2)
Selecting steps
(1) Measure (M2).
NOTE:
• Measure the height of the gear as shown.
• Perform the same measurement at three
points on the gear.
• Find the average of the measurements
(M2).
Shimming plate ........................ 1
90890-06701
Digital caliper ............................ 2
90890-06704
6920
6930
