Yamaha F115 AETL [56/709] Maintenance specifications
![Yamaha F115A [56/709] Maintenance specifications](/views2/1241091/page56/bg38.png)
2-10
SPEC
E

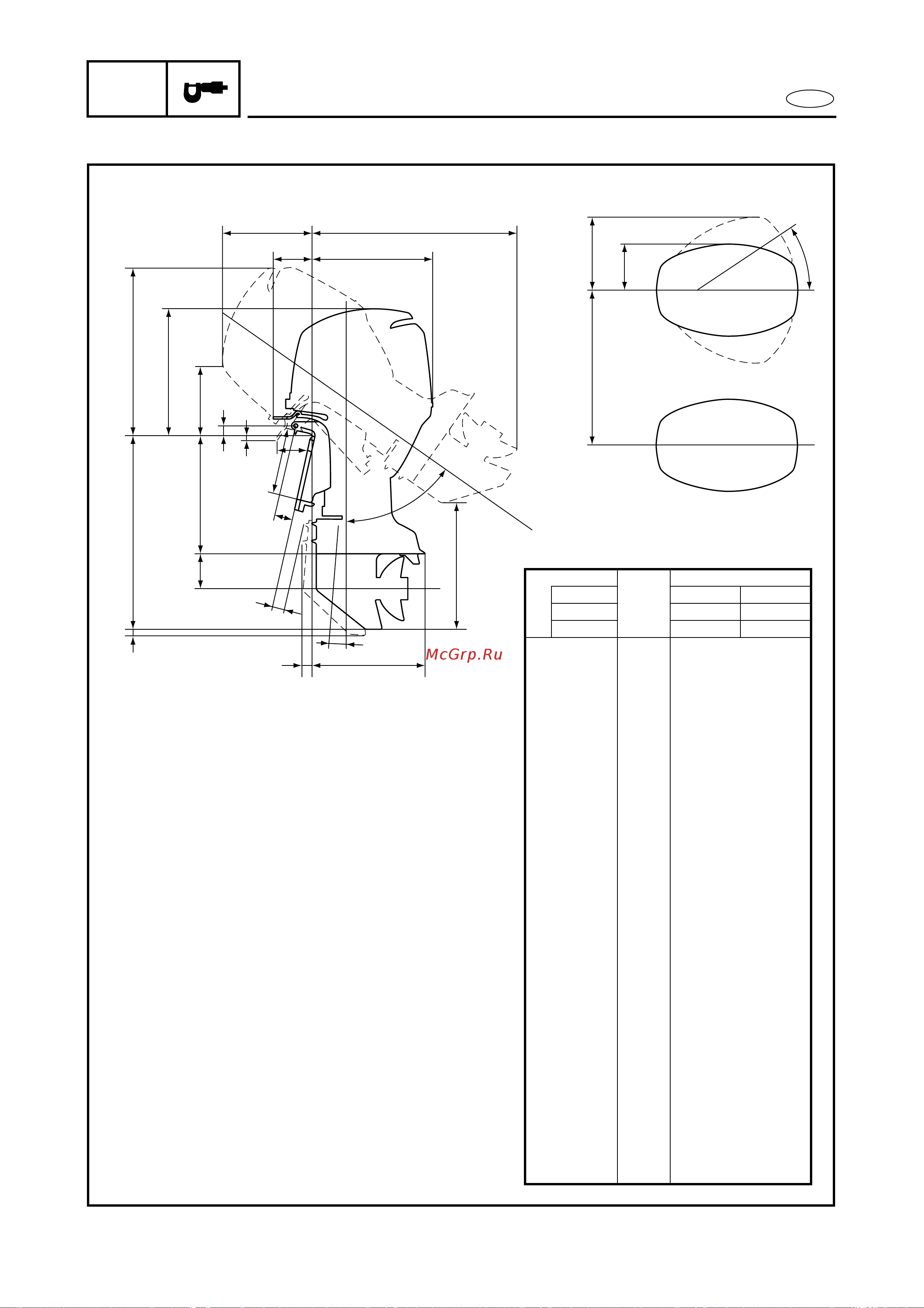

MAINTENANCE SPECIFICATIONS
DIMENSIONS
L8
B6
L7 L6
L1
L4
A3
L9
L5
C3
L2
H7
H10
H8
W5
W1
A1
H4
H1
H11
H9
H2
H3
H6
A2
T
Symbol
Unit
Models
Worldwide F115AET FL115AET
USA F115TR LF115TR
Canada F115TR LF115TR
A1 Degree 30
A2 Degree 70
A3 Degree 3.24
B6 mm (in) 367 (14.4)
C3 mm (in) 82 (3.2)
L1 mm (in) 665 (26.2)
L2 mm (in) 161 (6.3)
L4 mm (in) 631 (24.8)
L5 (L) mm (in) 69 (2.7)
(X) mm (in) 89 (3.5)
L6 (L) mm (in) 1,005 (39.6)
(X) mm (in) 1,122 (44.2)
L7 mm (in) 555 (21.9)
L8 mm (in) 158 (6.2)
L9 (L) mm (in) 25 (1.0)
(X) mm (in) 33 (1.3)
H1 (L) mm (in) 929 (36.6)
(X) mm (in) 1,056 (41.6)
H2 mm (in) 681 (26.8)
H3 mm (in) 191 (7.5)
H4 (L) mm (in) 516 (20.3)
(X) mm (in) 643 (25.3)
H6 (L) mm (in) 773 (30.4)
(X) mm (in) 850 (33.5)
H7 mm (in) 406 (16.0)
H8 mm (in) 14 (0.6)
H9 mm (in) 879 (34.6)
H10 mm (in) 44 (1.7)
H11 mm (in) 25 (1.0)
W1 mm (in) 249 (9.8)
W5 mm (in) 392 (15.4)
T mm (in) 660 (26.0)
