1-6
GEN
INFO
E

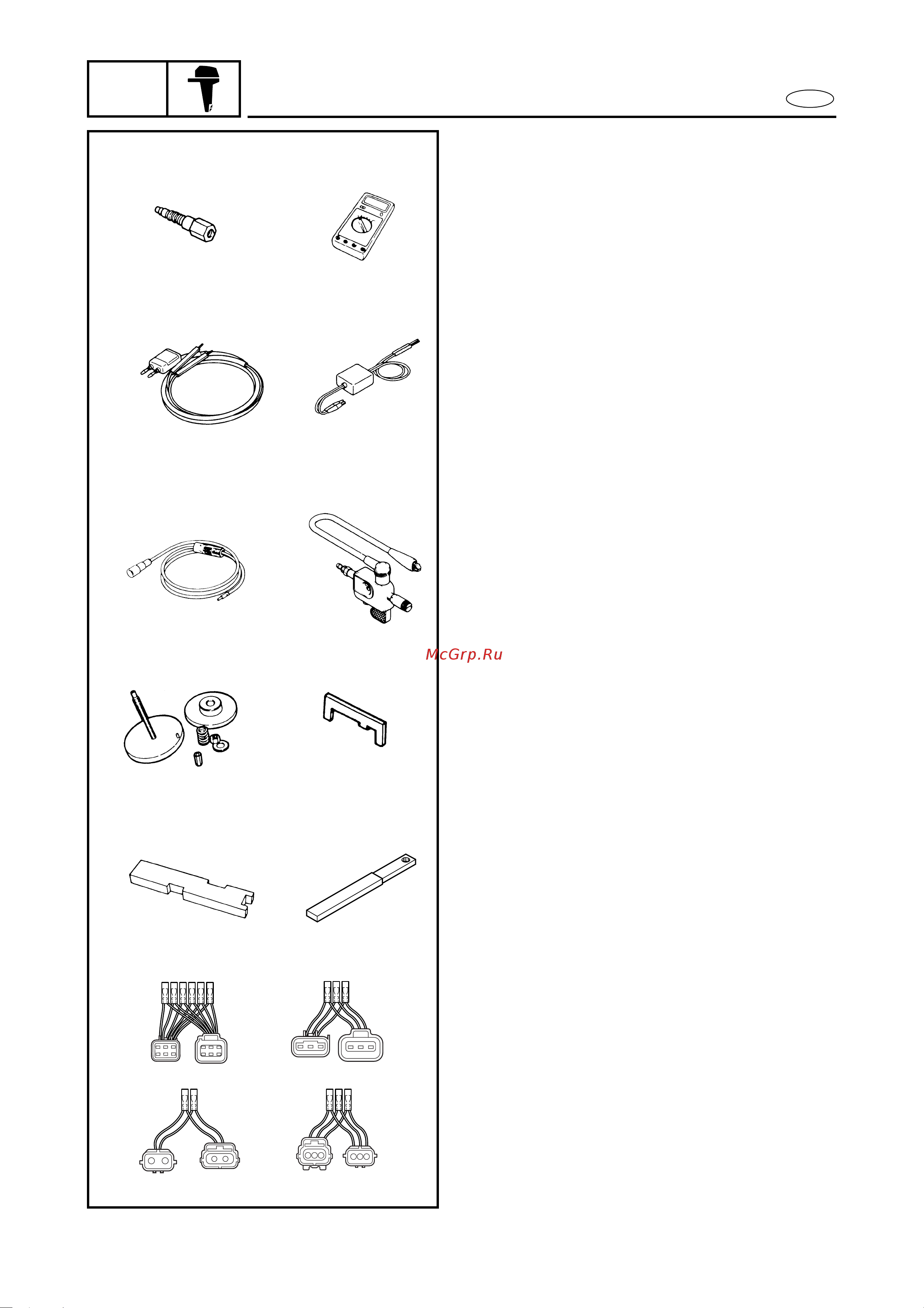

SPECIAL TOOLS
A
Up-relief valve attachment
P/N. 90890-06773
Down-relief valve attachment
P/N. 90890-06774
B
Digital tester
P/N. J-39299
90890-06752
C
Peak voltage adapter
P/N. YU-39991 ................................
a
90890-03169 ...........................
b
D
Spark gap tester
P/N. YM-34487 ...............................
a
90890-06754 ...........................
b
E
Shimming gauge
P/N. YB-34446-1, YB-34446-3,
YB-34446-5, YB-34446-7
F
Shimming gauge
P/N. YB-34468-2
G
Shimming plate
P/N. 90890-06701
H
Shift rod wrench
P/N. YB-06052
90890-06052
I
Test harness
P/N. 90890-06790, 90890-06791,
90890-06792, 90890-06793
C
b
AB
a
D
ba
E
G
F
H
I
