Yamaha F115 AETL [520/709] Oil pan
![Yamaha F115 AETL [520/709] Oil pan](/views2/1241091/page520/bg208.png)
7-21
BRKT
E
OIL PAN
OIL PAN
7

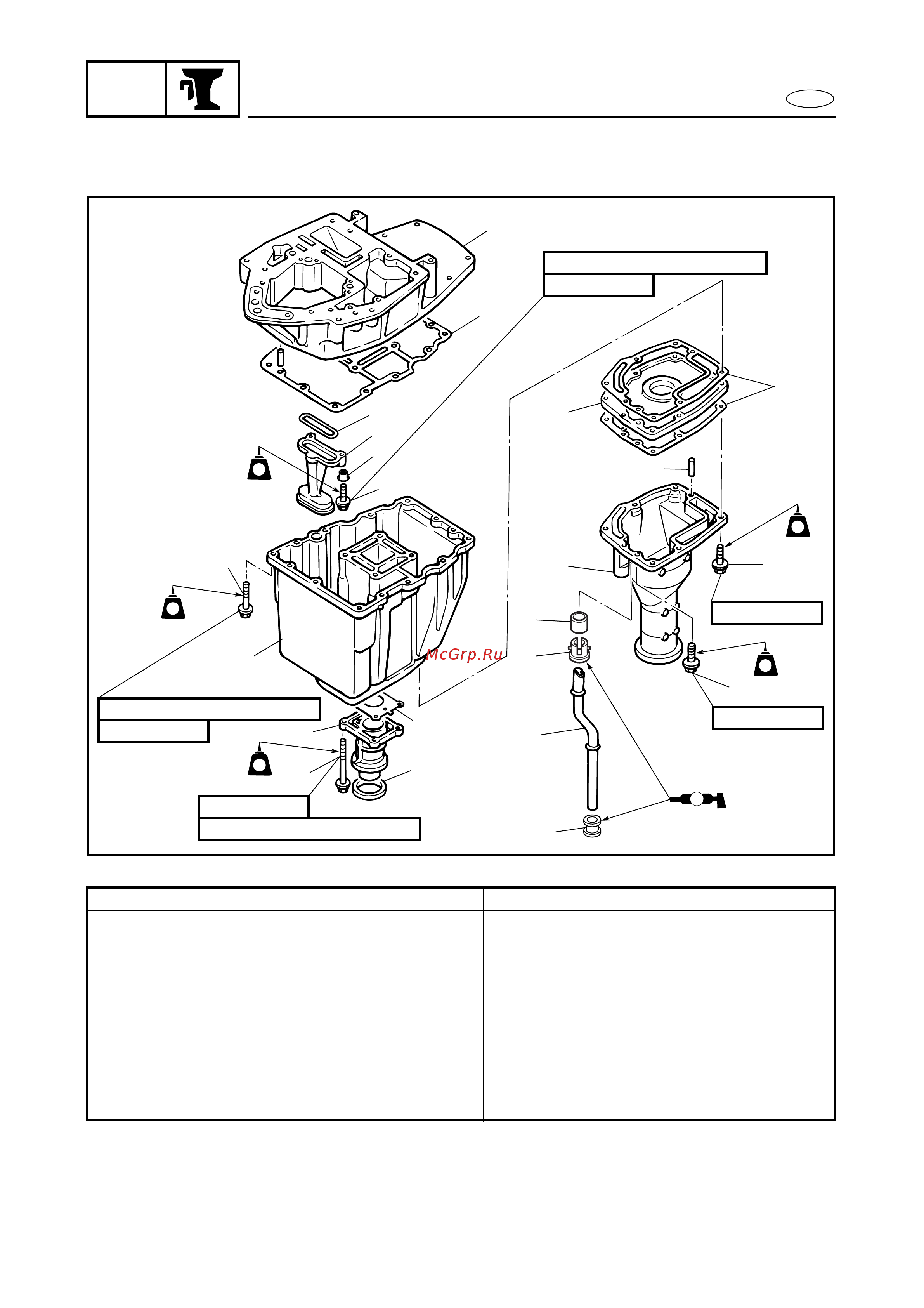

DISASSEMBLING/ASSEMBLING THE OIL PAN
Order Job/Part Q’ty Remarks
1 Bolt 6
2 Bolt 1
3 Muffler 1
4 Dowel pin 2
5 Spacer 1
6 Grommet 1
7 Water pipe 1
8 Rubber seal 1
Continued on next page.
1
4
2
3
5
7
8
9
10
11
12
15
16
17
19
18
20
21
22
14
13
6
6 × 25 mm
6 × 70 mm
6 × 50 mm
6 × 30 mm
LTLT
LT
572
LTLT
LT
572
LTLT
LT
572
LTLT
LT
572
LTLT
LT
572
11 Nm (1.1 m • kgf, 8.0 ft • Ib)
11 Nm (1.1 m • kgf, 8.0 ft • Ib)
A
6 × 25 mm
11 Nm (1.1 m • kgf, 8.0 ft • Ib)
7090
