8-38
–+
ELEC
E

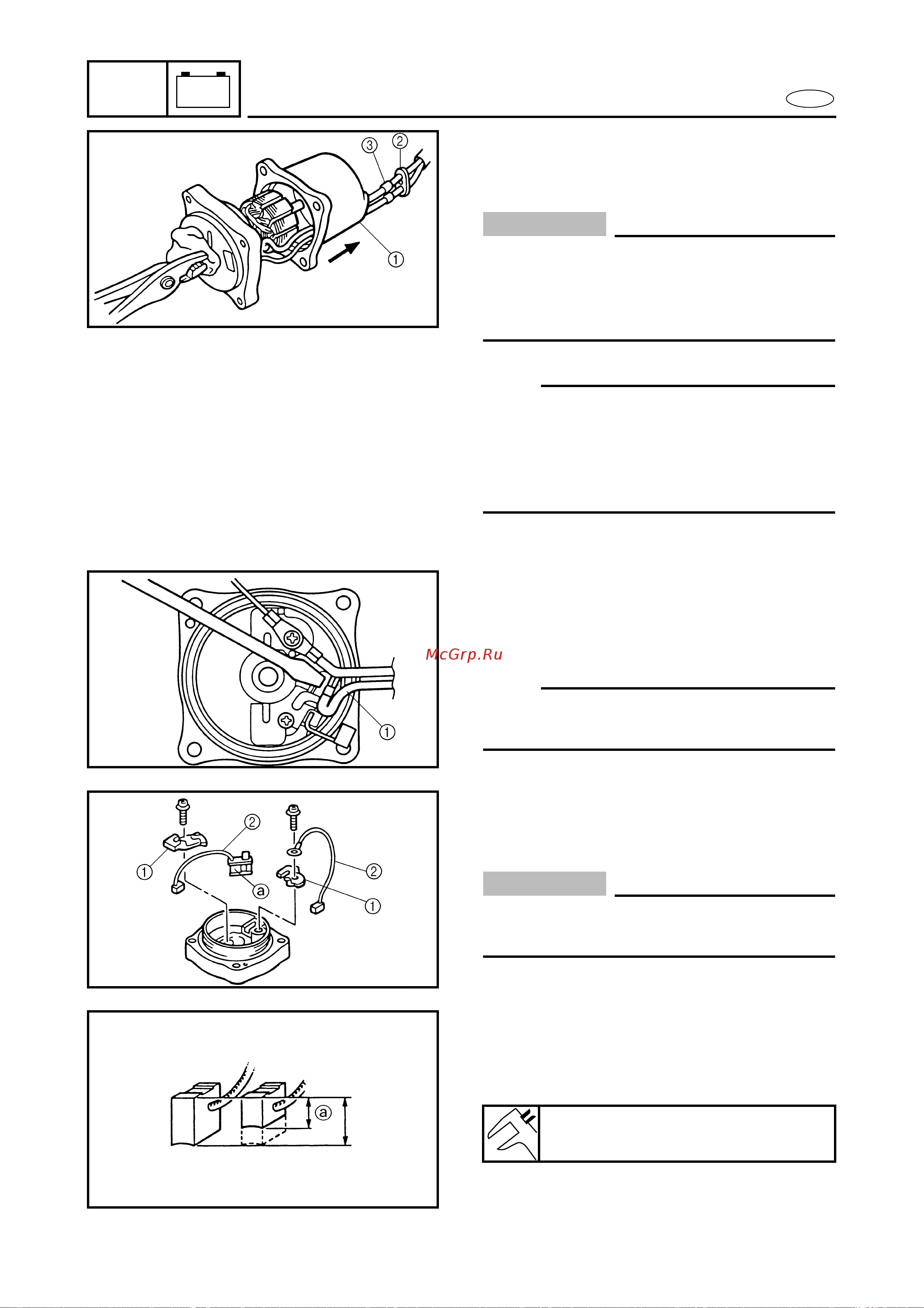

POWER TRIM AND TILT MOTOR
REMOVING THE STATOR 8
Remove:
• Stator 1
CAUTION:
• Keep the power trim and tilt motor leads
inside the stator.
• Do not allow grease or oil to contact the
commutator.
NOTE:
• Remove the lead holder 2 and rubber
spacer 3 from the stator and slide them
towards the leads.
• Hold the end of the armature shaft with a
clean cloth and pull off the stator.
8580
REMOVING THE BRUSH 8
1. Remove:
• Sky blue power trim and tilt motor
lead 1
NOTE:
Hold the brush with a screwdriver as
shown. Then, disconnect the sky blue lead.
8590
2. Remove:
• Brush holders 1
• Brushes 2
CAUTION:
Do not touch the bimetal a; touching it
may affect the operation of the breaker.
8600
CHECKING THE BRUSH 8
1. Measure:
• Brush length a
Out of specification → Replace.
Brush length
4.8 mm (0.19 in)
8610
