Yamaha F115 AETL [492/709] Steering handle option
![Yamaha FL115A [492/709] Steering handle option](/views2/1241091/page492/bg1ec.png)
7-7
BRKT
E

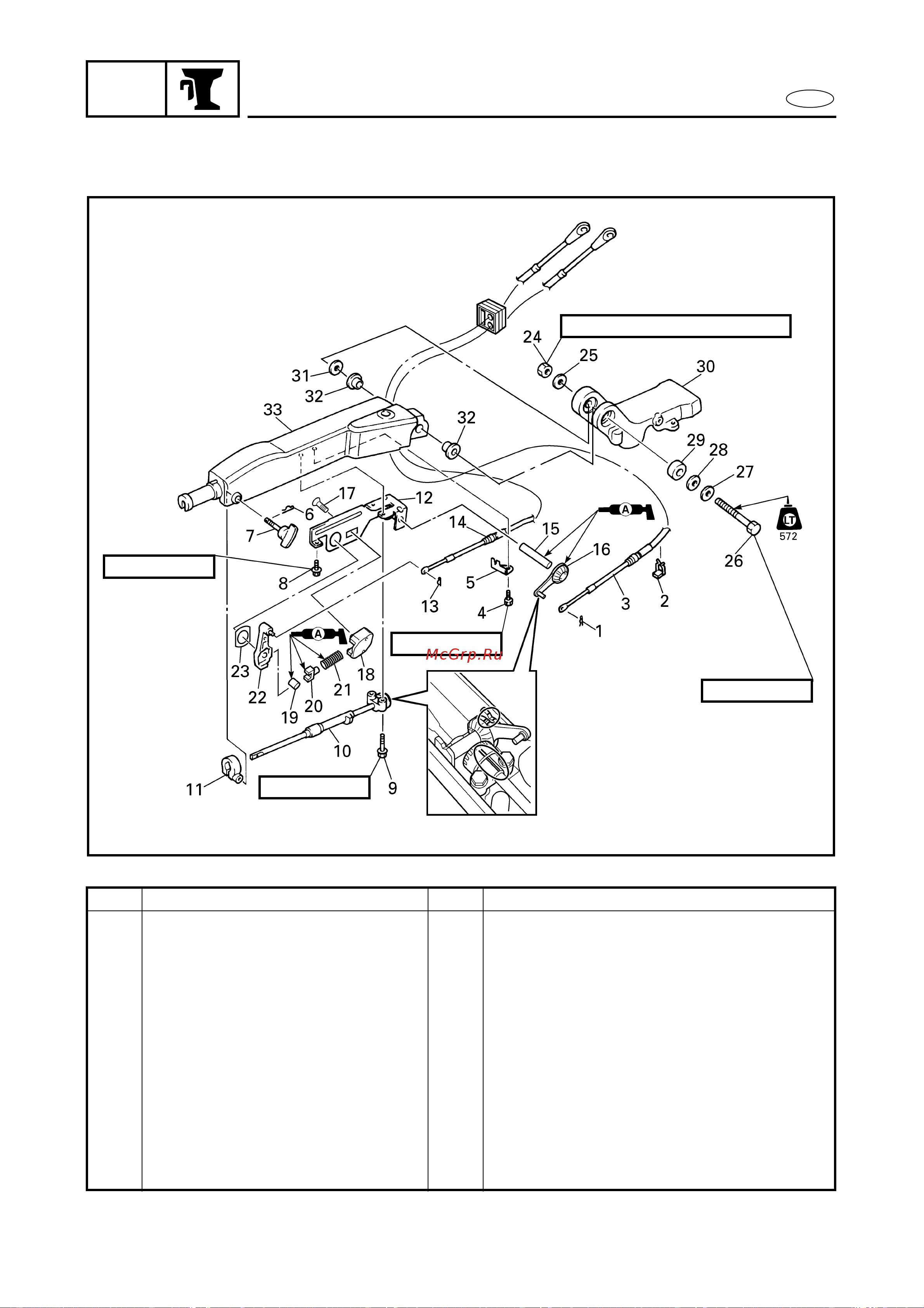

STEERING HANDLE (OPTION)
7
DISASSEMBLING/ASSEMBLING THE STEERING HANDLE SUB ASSEMBLY
Order Job/Part Q’ty Remarks
1 Clip 1
2 Cable clamp 1
3 Throttle cable (short) 1
4 Bolt 1
5 Shift cable bracket 1
6 Cotter pin 1
7 Friction adjusting knob 1
8 Bolt 1
9 Bolt 2
10 Throttle shaft 1
11 Friction piece 1
Continued on next page.
6 × 14 mm
38 Nm (3.8 m • kgf, 27.5 ft • Ib)
6 × 30 mm
6 × 14 mm
10 × 80 mm
7040
