![Yamaha F115Y [334/709] Removing installing the drive shaft](/views2/1241091/page334/bg14e.png)
6-17
E
LOWR
DRIVE SHAFT (REGULAR ROTATION MODELS)
DRIVE SHAFT (REGULAR ROTATION MODELS)
6

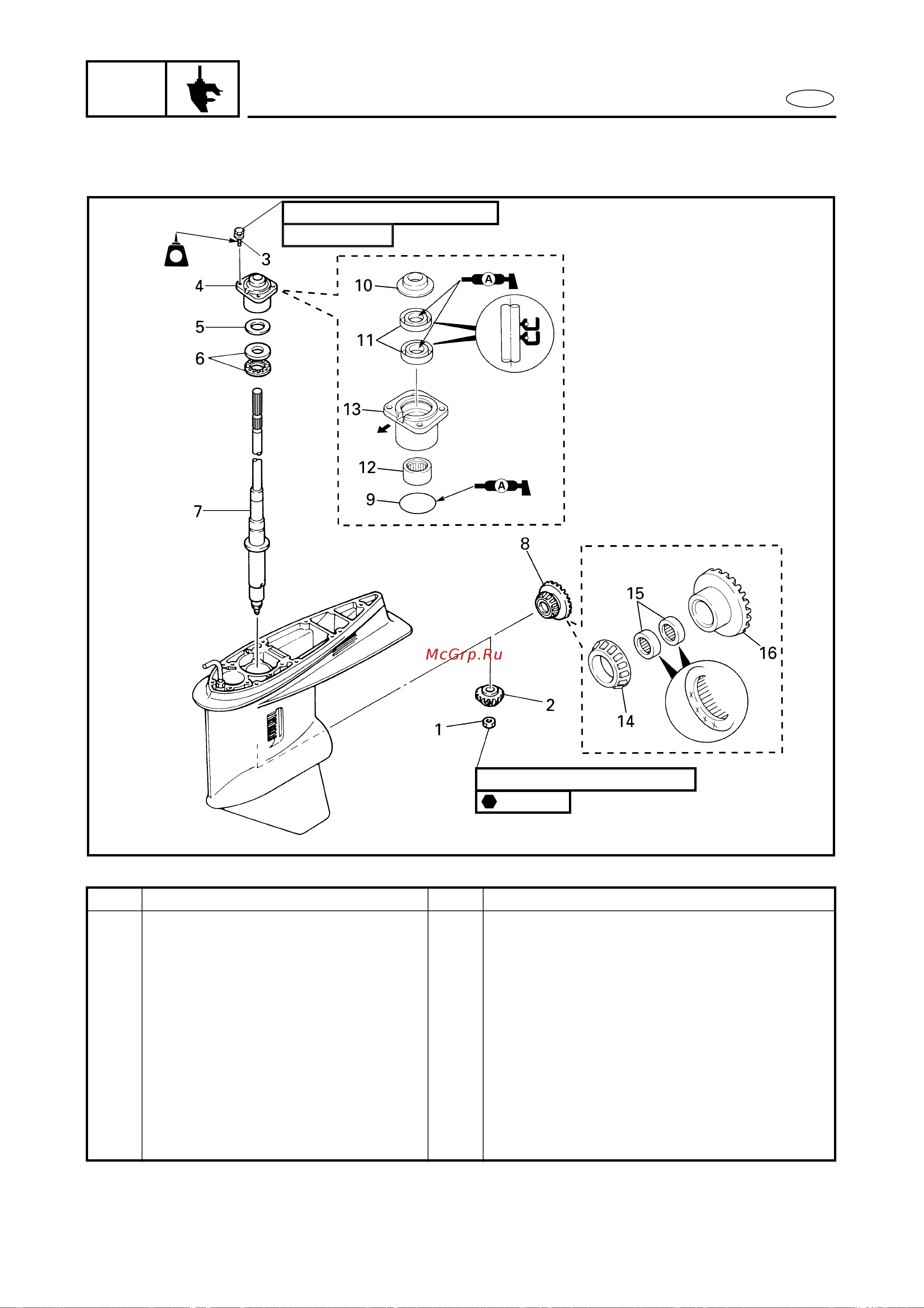

REMOVING/INSTALLING THE DRIVE SHAFT 6
Order Job/Part Q’ty Remarks
Propeller shaft housing assembly Refer to “PROPELLER SHAFT HOUSING
ASSEMBLY (REGULAR ROTATION
MODELS)” on page 6-9.
1 Nut 1
2 Pinion 1
3 Bolt 4 (with washer)
4 Drive shaft housing assembly 1
5 Pinion shim *
6 Thrust bearing 1
7 Drive shaft 1
Continued on next page.
*: As required
93 Nm (9.3 m
•
kgf, 67 ft
•
Ib)
: 22 mm
18 Nm (1.8 m
•
kgf, 13 ft
•
Ib)
8 × 25 mm
LTLT
LT
572
6240
