Yamaha F115 AETL [574/709] Trim ram assemblies and free piston
![Yamaha FL115A [574/709] Trim ram assemblies and free piston](/views2/1241091/page574/bg23e.png)
7-48
BRKT
E

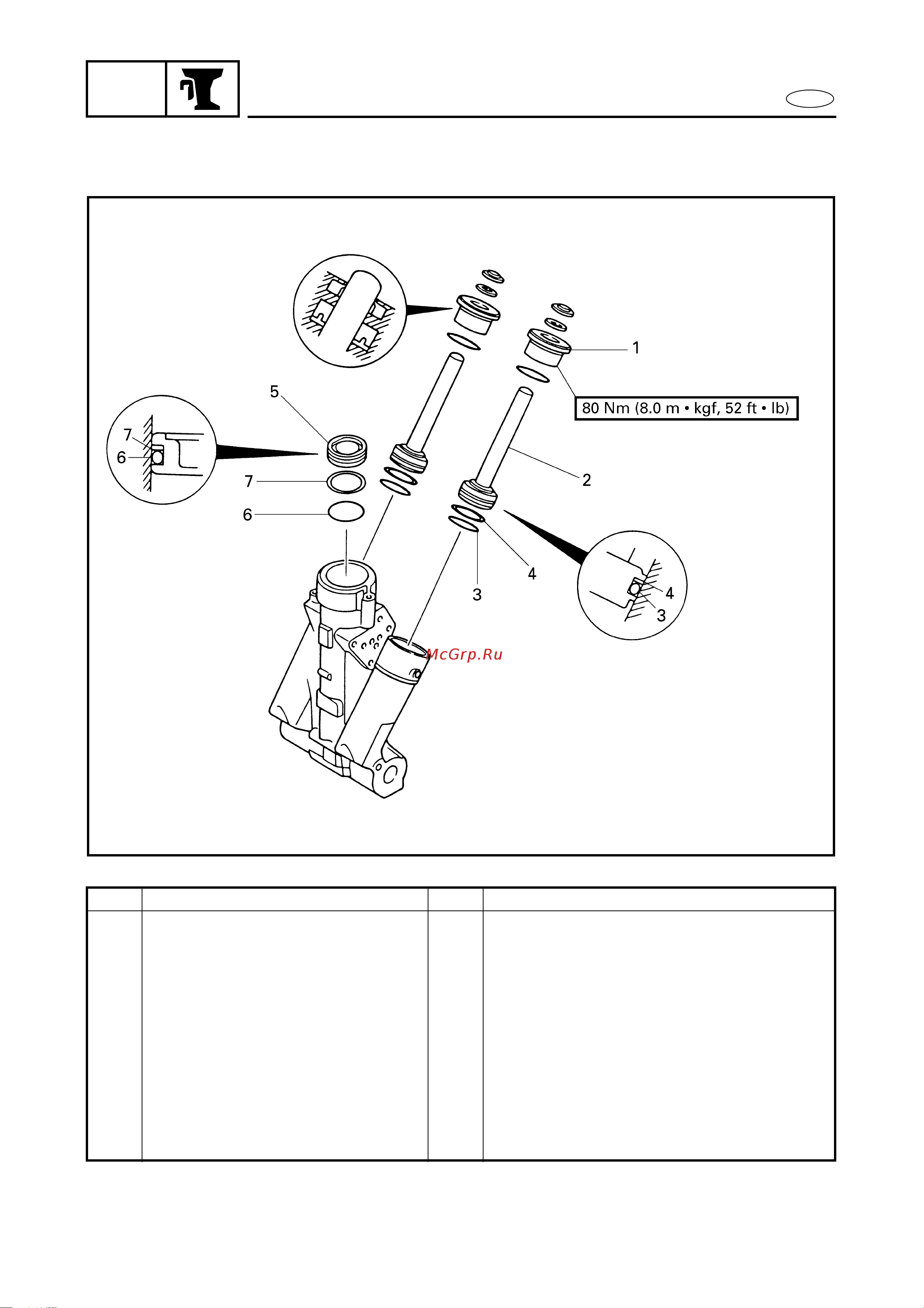

TRIM RAM ASSEMBLIES AND FREE PISTON
TRIM RAM ASSEMBLIES AND FREE PISTON
7
REMOVING/INSTALLING THE TRIM RAM ASSEMBLIES AND FREE PISTON
Order Job/Part Q’ty Remarks
Tilt ram assembly and gear
pump unit
Refer to “TILT RAM ASSEMBLY AND
GEAR PUMP UNIT” on page 7-41.
1 Trim ram end screw 2
2 Trim ram 2
3 O-ring 2
4 Seal ring 2
5 Free piston 1
6 O-ring 1
7 Piston ring 1
For installation, reverse the removal
procedure.
7440
