Yamaha F115 AETL [222/709] Ignition coils and starter motor
![Yamaha F115 AETL [222/709] Ignition coils and starter motor](/views2/1241091/page222/bgde.png)
5-14
POWR
E

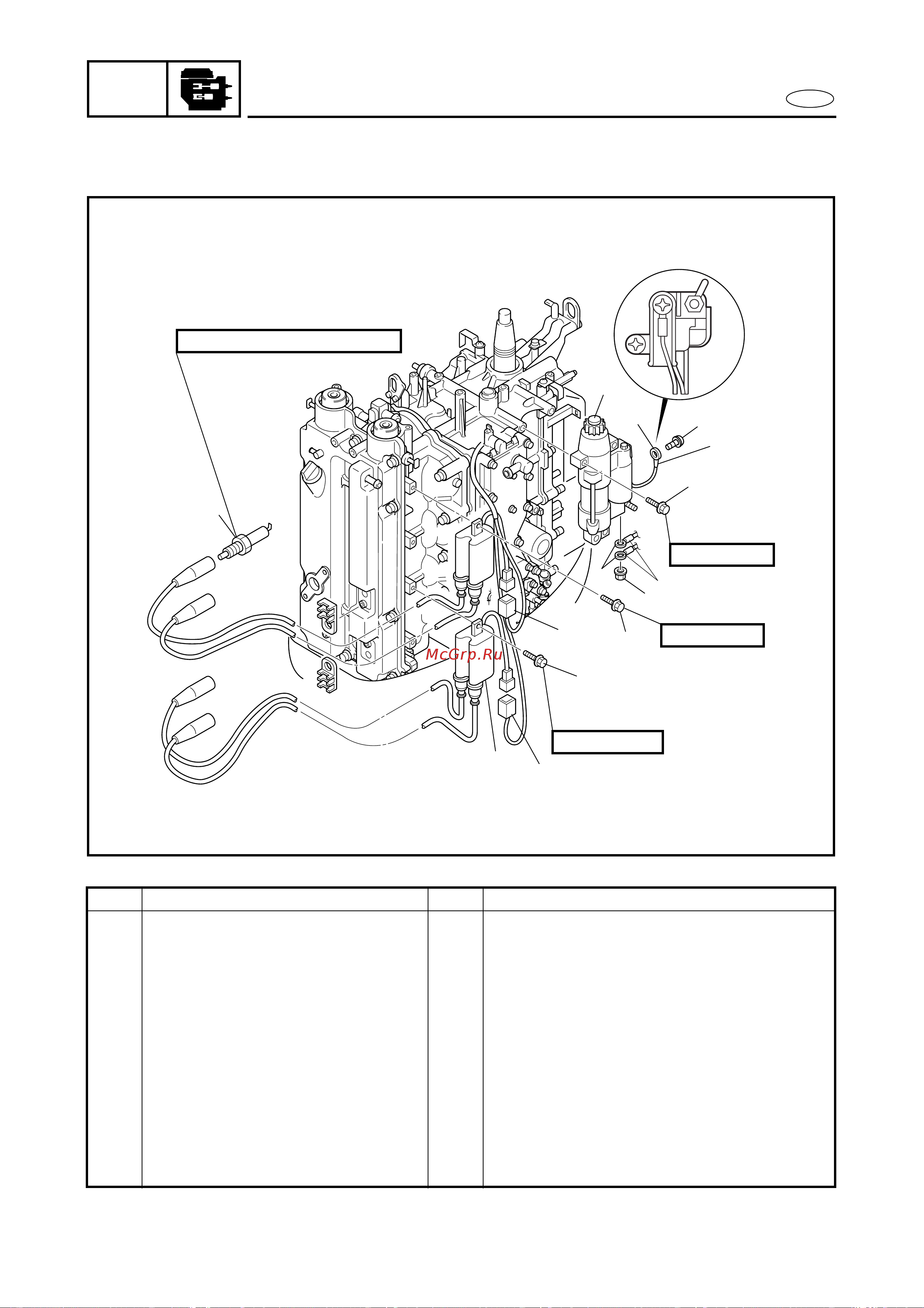

IGNITION COILS AND STARTER MOTOR
IGNITION COILS AND STARTER MOTOR
5
REMOVING/INSTALLING THE IGNITION COILS AND STARTER MOTOR 4
Order Job/Part Q’ty Remarks
1 Ignition coil coupler 2
2 Bolt 4
3 Ignition coil 2
4 Spark plug 4
5 Screw 1
6 Relay (magnetic switch) lead 1
7 Nut 1
8 Wire harness lead 2
9 Bolt 3
10 Starter motor 1
For installation, reverse the removal
procedure.
9
Br/W
R
5
10
6
4
3
1
2
1
2
8
7
6 × 30 mm
6 × 30 mm
8 × 45 mm
25 Nm (2.5 m • kgf, 18 ft • Ib)
5190
