![Yamaha F115 AETL [510/709] Upper case assembly](/img/pdf.png)
Yamaha F115 AETL [510/709] Upper case assembly
![Yamaha LF115Y [510/709] Upper case assembly](/views2/1241091/page510/bg1fe.png)
7-16
BRKT
E

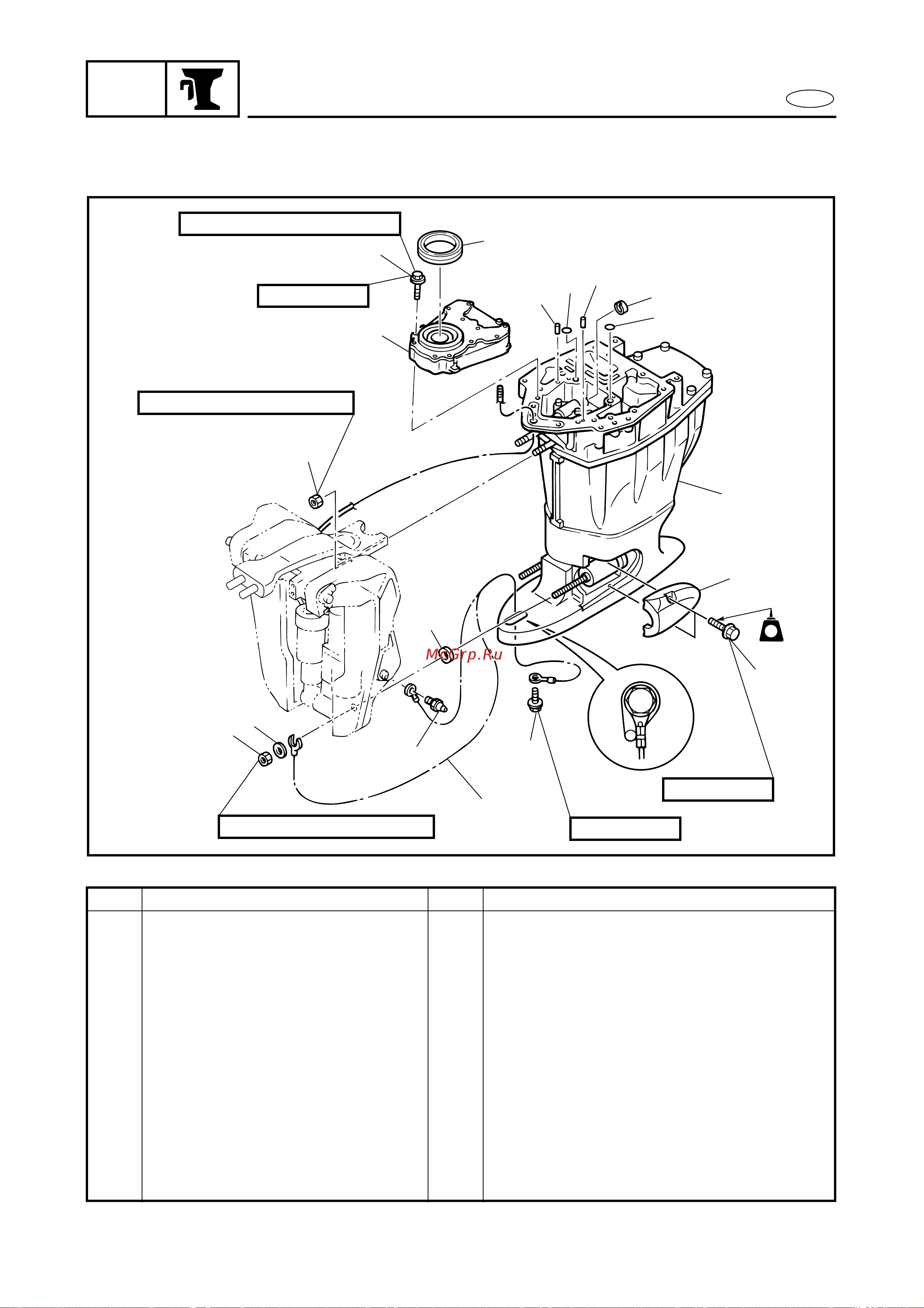

UPPER CASE ASSEMBLY
UPPER CASE ASSEMBLY
7
REMOVING/INSTALLING THE UPPER CASE ASSEMBLY
Order Job/Part Q’ty Remarks
Lower unit Refer to “LOWER UNIT (REGULAR
ROTATION MODELS)” on page 6-1 and
“LOWER UNIT (COUNTER ROTATION
MODELS)” on page 6-26.
Bottom cowling Refer to “BOTTOM COWLING” on
page 7-13.
1 Bolt 6
2 Oil pump 1
3 Seal 1
4 Dowel pin 2
5 O-ring 2
6 Bolt 4
Continued on next page.
1
2
5
4
4
3
11
12
13
15
8
9
16
7
6
6 × 45 mm
6 × 10 mm
10 × 40 mm
53 Nm (5.3 m • kgf, 38 ft • Ib)
73 Nm (7.3 m • kgf, 53 ft • Ib)
11 Nm (1.1 m • kgf, 8.0 ft • Ib)
14
10
5
LTLT
LT
572
7070
