![Yamaha F115 AETL [232/709] Ecm and junction box assembly](/img/pdf.png)
Yamaha F115 AETL [232/709] Ecm and junction box assembly
![Yamaha FL115A [232/709] Ecm and junction box assembly](/views2/1241091/page232/bge8.png)
5-19
POWR
E

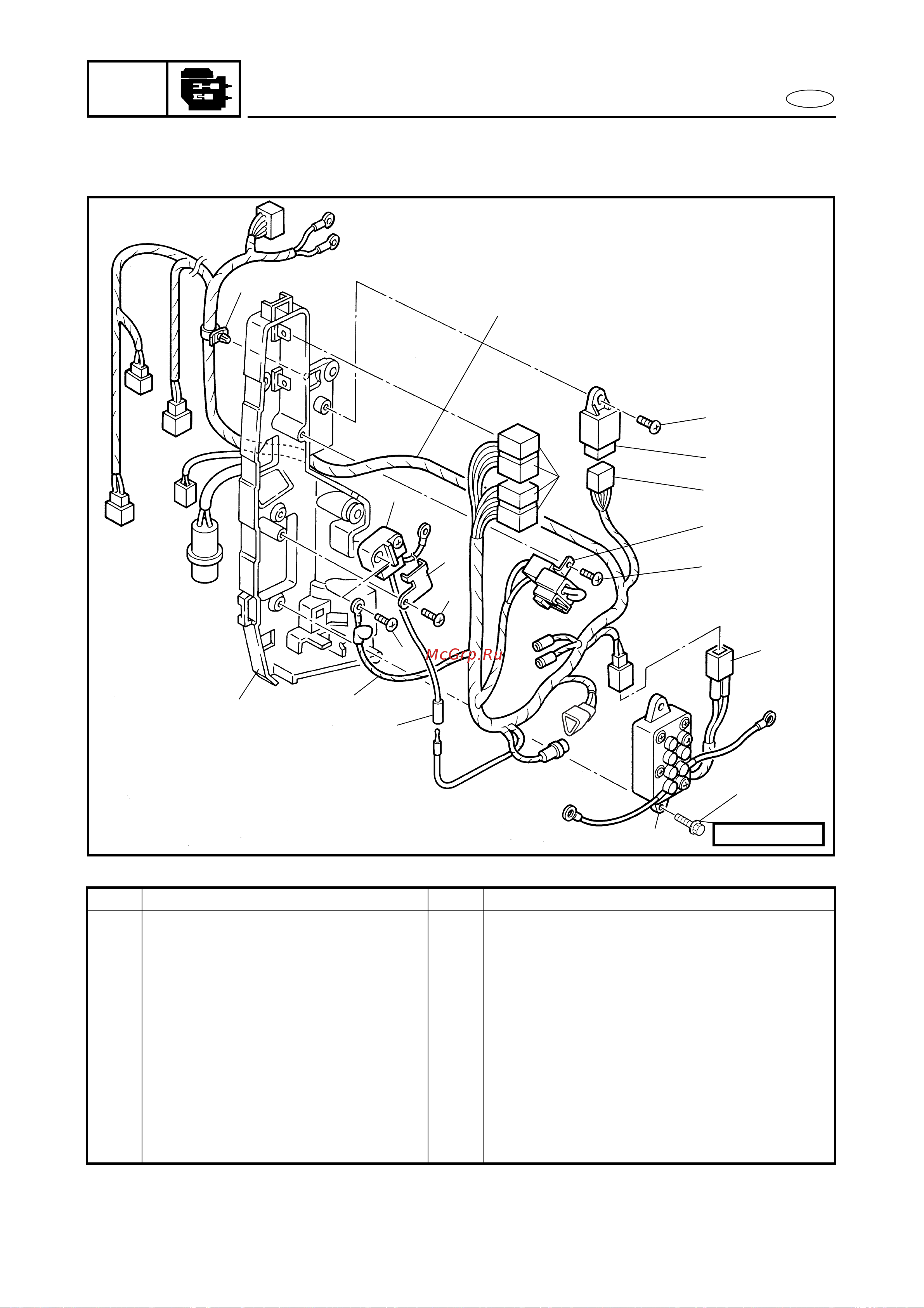

ECM AND JUNCTION BOX ASSEMBLY
5
4
Order Job/Part Q’ty Remarks
10 Positive battery lead 1
11 Starter relay coupler 1
12 Starter relay 1
13 Screw 1
14 Diagnostic coupler 1
15 Fuse holder 4
16 Clip 1
17 Wire harness 1
18 Junction box 1
For assembly, reverse the disassembly
procedure.
6
4
5
13
14
2
3
1
17
16
9
7
8
12
11
10
18
15
6 × 14 mm
5210
