TRBL
ANLS
Prüfschritte
(1) Den Motor starten und im Leerlauf laufen las-
sen.

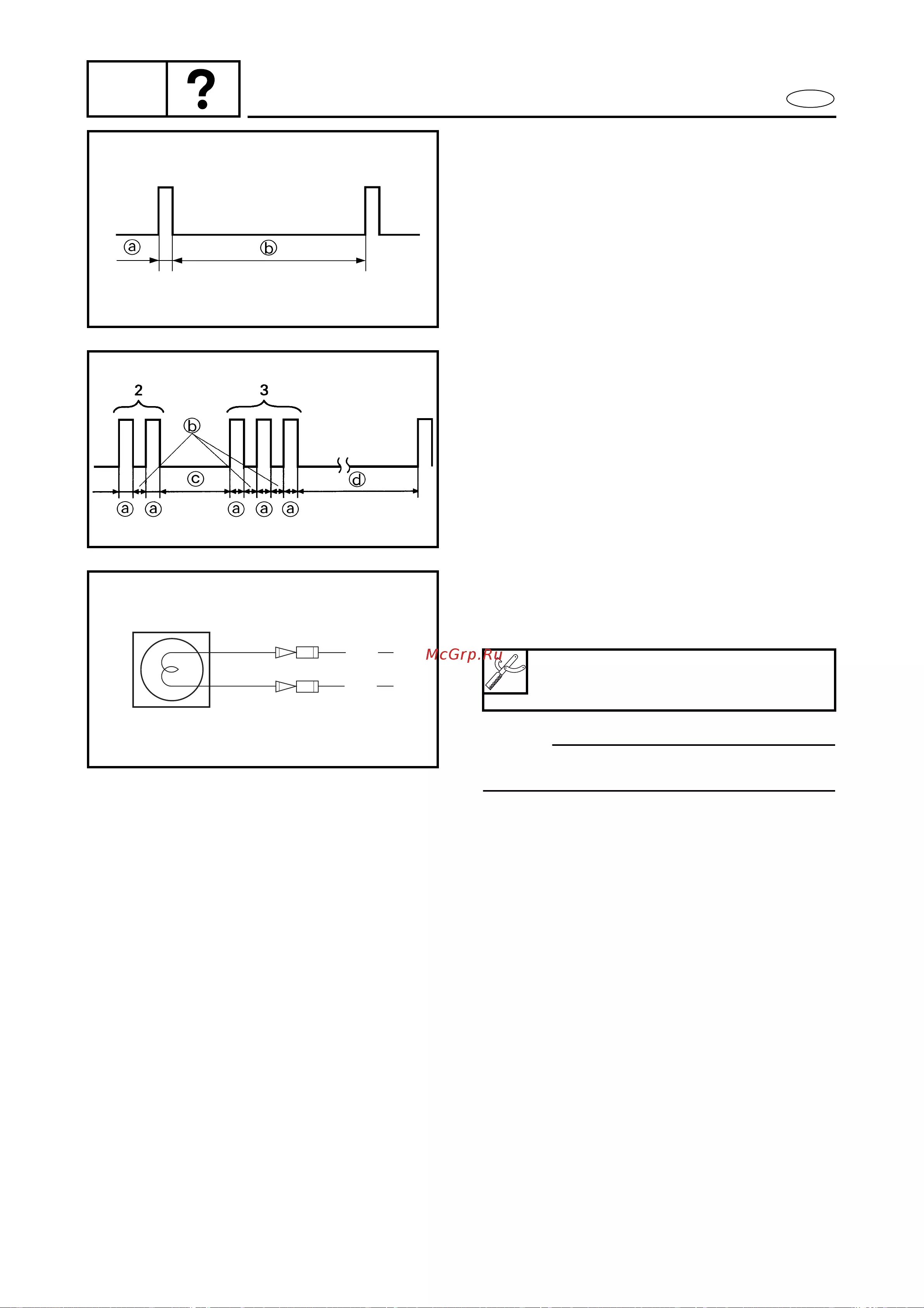

(2) Das Blinkmuster des Diagnoseanzeigers kon-
trollieren, um festzustellen, ob es irgendwelche
Fehlfunktionen gibt.
HINWEIS:
Wird mehr als ein Defekt festgestellt, blinkt das Licht
des Diagnose-Testers im Muster des Defekts, mit der
niedrigsten Nummer. Nachdem dieser Defekt beho-
ben ist, blinkt das Licht im Muster des Defekts mit der
nächst niedrigsten Nummer. Dies geht auf diese
Weise weiter, bis alle Defekte entdeckt und korrigiert
worden sind.
Diagnosecode-Tabelle
Code Symptome
13
Falsches Eingabesignal der Sonden-
spule
15
Falsches Eingabesignal des Tempera-
tursensors für das Motorkühlwasser
18
Falsches Eingabesignal des Drossel-
ventil-Positionssensors
19 Falsche Plusspannung der Batterie
23
Falsches Eingabesignal des Luftein-
laß-Temperatursensors
28
Fehlerhafter Schalterstellungs-Schal-
ter
29
Falsches Eingabesignal des Luftein-
laß-Drucksensors (außerhalb der nor-
malen Betriebsreichweite)
33 - 44
Bearbeitungsinformation des Mikro-
prozessors
(33)
Zündeinstellung wird leicht korrigiert
(beim Anlassen eines kalten Motors)
(37) Luftaustritt am Einlaßkanal
(44)
Steuerungbetrieb des Motorstopp-
schalters
9040
SELBST-DIAGNOSE
6
www.motorka.org
