6-45
E
LOWR
DRIVE SHAFT (COUNTER ROTATION MODELS)
DRIVE SHAFT (COUNTER ROTATION MODELS)
6

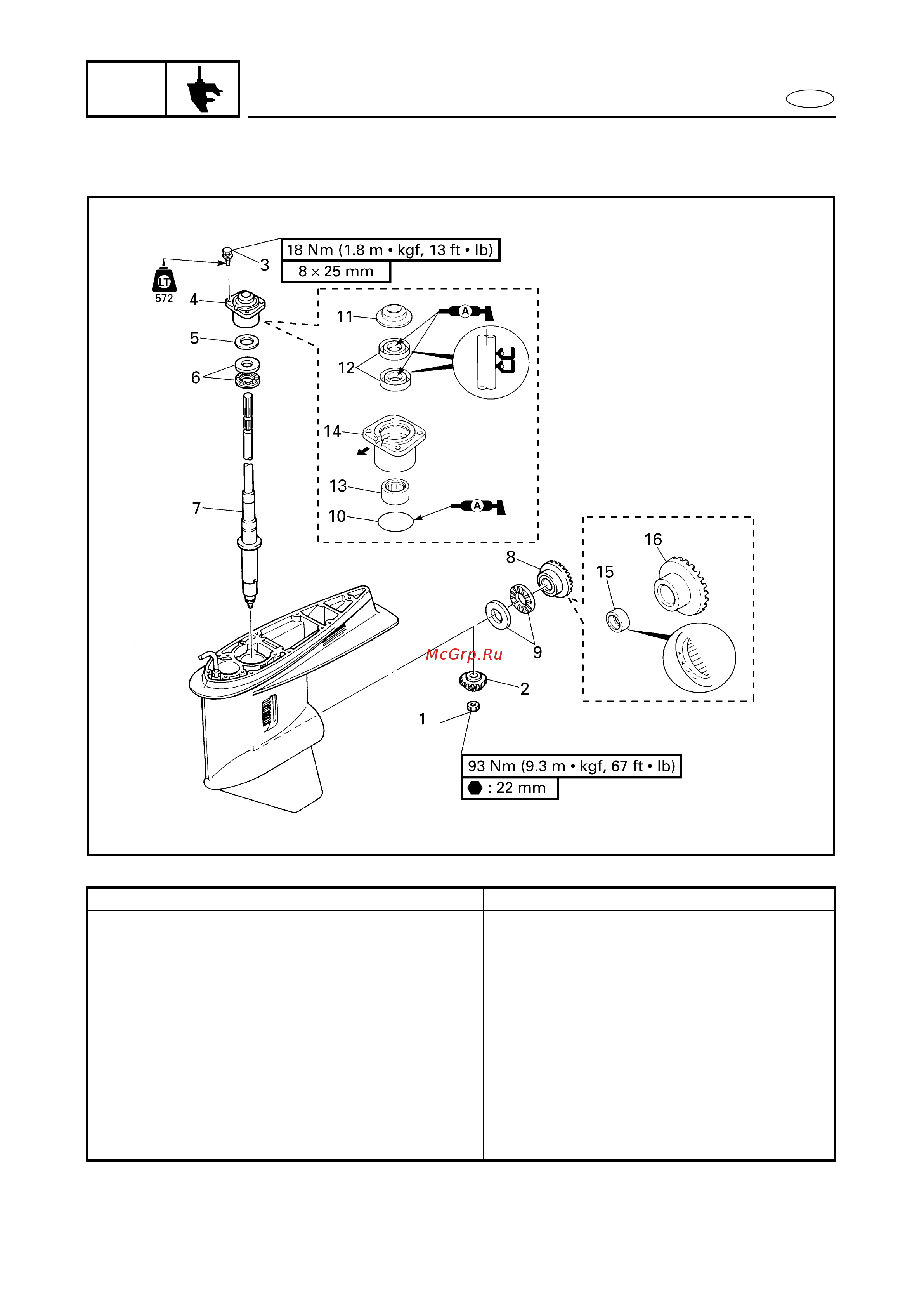

REMOVING/INSTALLING THE DRIVE SHAFT 6
Order Job/Part Q’ty Remarks
Propeller shaft housing assembly Refer to “PROPELLER SHAFT HOUSING
ASSEMBLY (COUNTER ROTATION
MODELS)” on page 6-34.
1 Nut 1
2 Pinion 1
3 Bolt 4 (with washer)
4 Drive shaft housing assembly 1
5 Pinion shim *
6 Thrust bearing 1
7 Drive shaft 1
Continued on next page.
*: As required
6650
