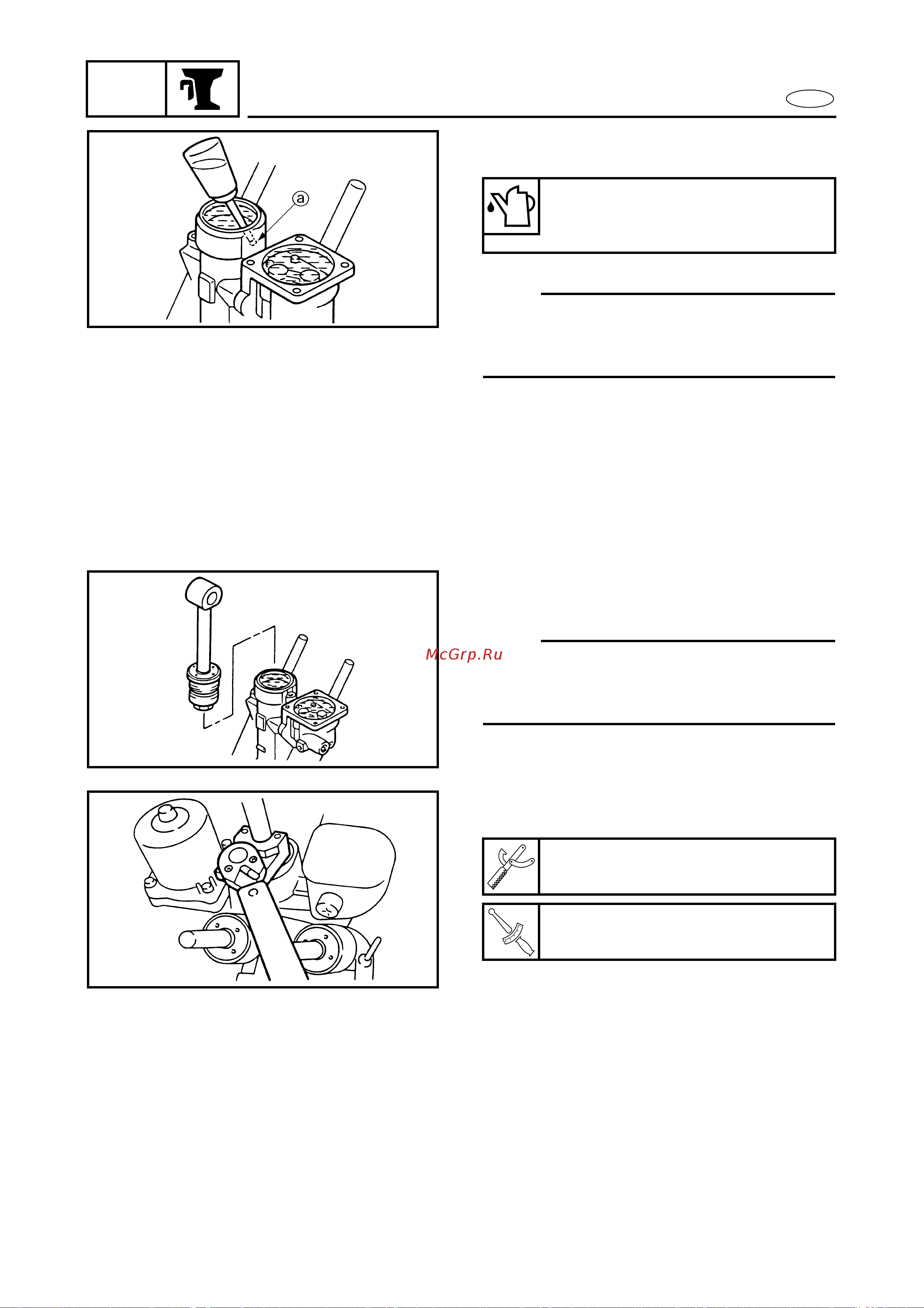

Yamaha F115 AETL [572/709] Tilt ram assembly and gear pump unit
![Yamaha F115 AETL [572/709] Tilt ram assembly and gear pump unit](/views2/1241091/page572/bg23c.png)
7-47
E
BRKT
TILT RAM ASSEMBLY AND GEAR PUMP UNIT
2. Fill:
• Gear pump housing
NOTE:
Add power trim and tilt fluid through the
hole a until the fluid level is to the top of
the gear pump unit.
Recommended power trim and
tilt fluid
ATF Dexron II
7420
3. Install:
• Tilt ram assembly
NOTE:
Place the tilt ram end screw at the bottom
of the tilt ram and install the tilt ram assem-
bly into the tilt ram cylinder.
7430
4. Tighten:
• Tilt ram end screw
End screw wrench
YB-06548 / 90890-06548
T
R
.
.
Tilt ram end screw
130 Nm (13 m • kgf, 94 ft • lb)
7300
