Yamaha F115 AETL [96/709] Insp adj
![Yamaha F115Y [96/709] Insp adj](/views2/1241091/page96/bg60.png)
3-12
E
INSP
ADJ
POWER UNIT

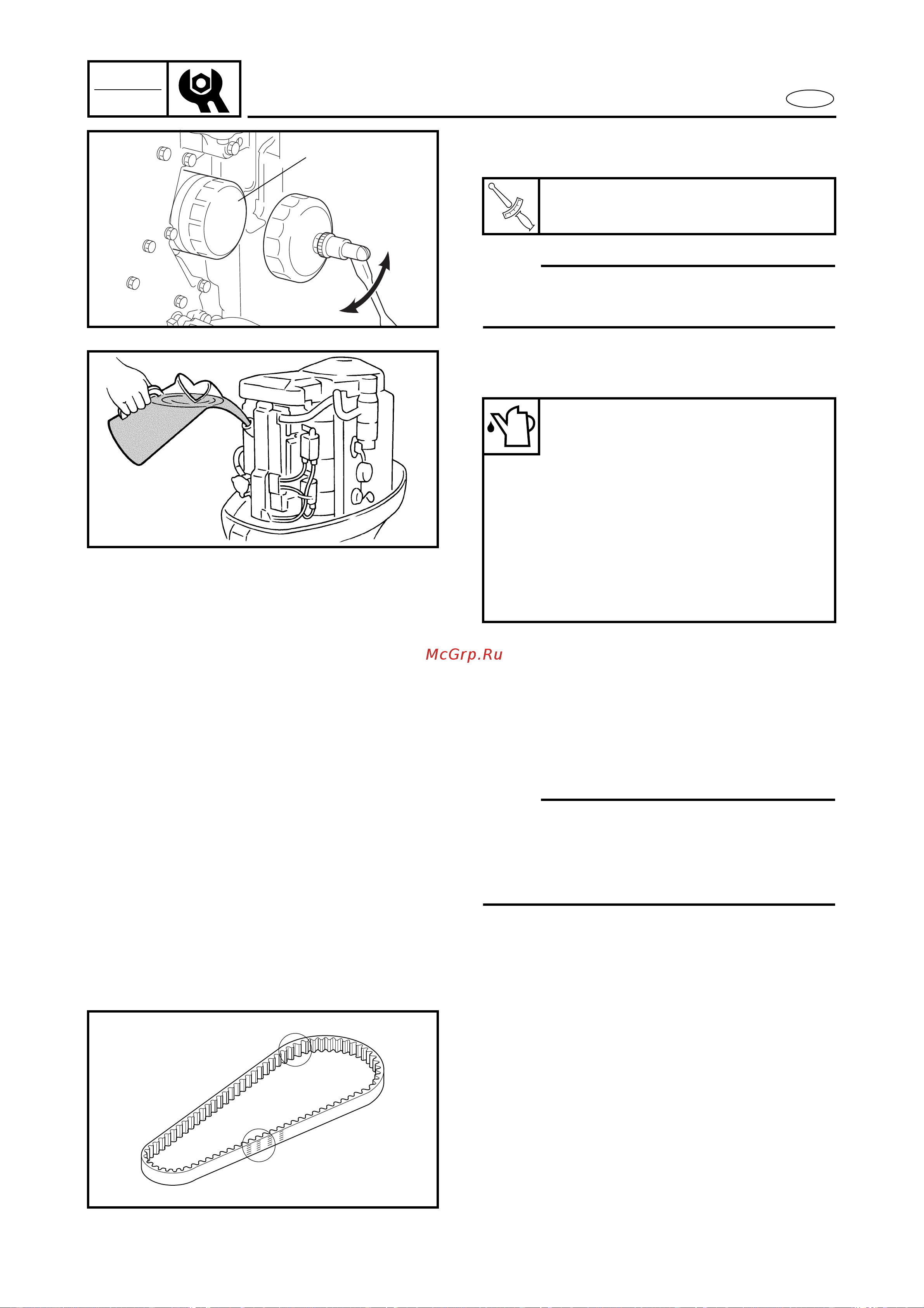

4. Install:
• Oil filter 3
NOTE:
Lubricate the rubber seal with engine oil
before installation.
T
R
.
.
Oil filter
18 Nm (1.8 m • kgf, 13.3 ft • lb)
3
3240
5. Add:
• Engine oil
6. Install:
• Oil filler cap
7. Check:
• Engine oil level
Refer to “CHECKING THE ENGINE OIL
LEVEL” on page 3-11.
NOTE:
• Run the engine for several minutes and
then check the engine oil level.
• If the engine oil is still not within the
proper level, add/drain as needed.
Recommended engine oil
4 stroke motor oil
API: SE, SF, SG or SH
SAE: 10W-30, 10W-40
Oil quantity
with oil filter
4,700 cm
3
(159 US oz, 165 Imp oz)
without oil filter
4,500 cm
3
(152 US oz, 158 Imp oz)
3250
CHECKING THE TIMING BELT 3
Check:
• Timing belt
Wear/damage → Replace.
3260
