9-
D
TRBL
ANLS

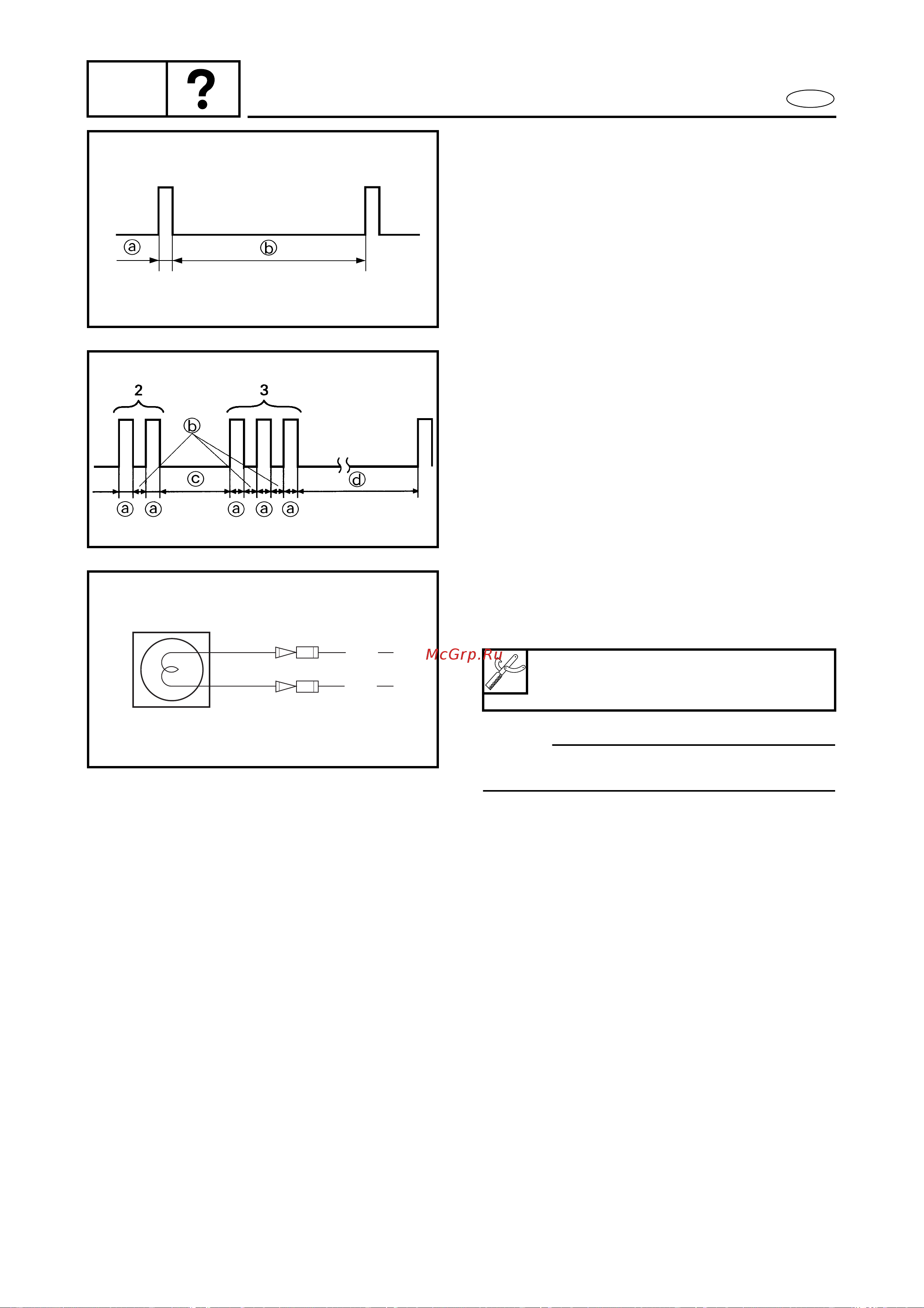

SELBST-DIAGNOSE
DIAGNOSECODE-ANZEIGE
1. Normaler Zustand
(es liegen keine defekten Teile oder unvor-
schriftsmäßige Verfahren vor)
Ein einzelnes Aufblinken wird alle 4,95 Sekunden
zu sehen sein.
a
: Licht an, 0,33 Sekunden
b
: Licht aus, 4,95 Sekunden
9010
2. Störungscode-Anzeige
Beispiel: Die Illustration zeigt die Codenummer
23.
a
: Licht an, 0,33 Sekunden
b
: Licht aus, 0,33 Sekunden
c
: Licht aus, 1,65 Sekunden
d
: Licht aus, 4,95 Sekunden
9020
DIAGNOSE DES ELEKTRONISCHEN
STEUERSYSTEMS
1. Einbauen:
• Diagnose-Anzeiger
HINWEIS:
Bei der Durchführung dieser Diagnose, müssen alle
elektrischen Drähte richtig verbunden sein.
Warnlampe
6Y5-83536-10 (Fassung)
6Y5-83517-00 (Ventil)
L/W
R/B
9030
2. Kontrollieren:
• Diagnose-Code
Code 1 zeigt an
→
Normal.
Code 13 - 29 zeigt an
→
Die entsprechenden
Teile kontrollieren.
Code 33 - 44 zeigt an
→
Die CDI-Einheit erset-
zen.
SELBST-DIAGNOSE
