Yamaha F115 AETL [170/709] Idle speed control assembly
![Yamaha FL115A [170/709] Idle speed control assembly](/views2/1241091/page170/bgaa.png)
4-21
FUEL
E

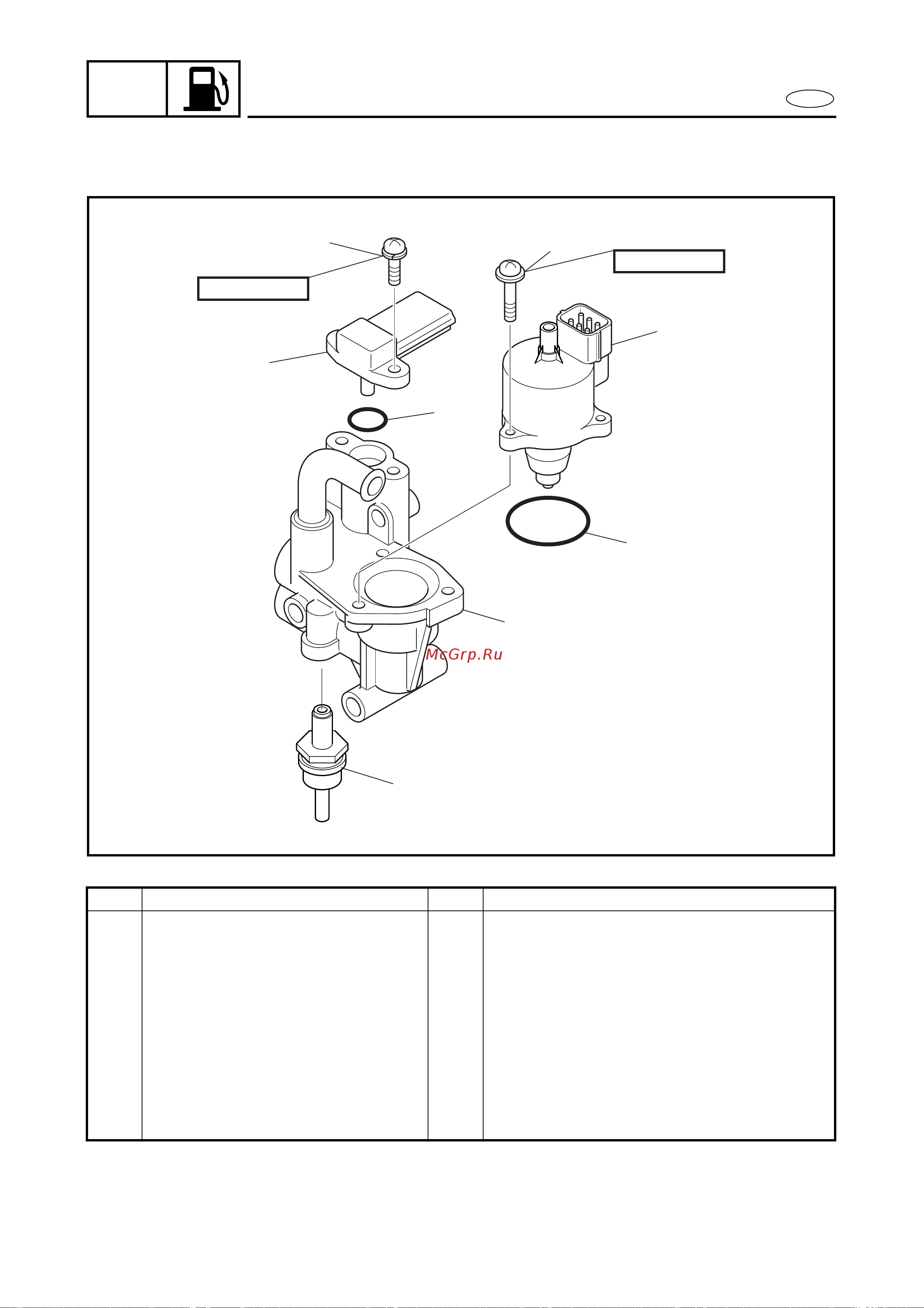

IDLE SPEED CONTROL ASSEMBLY
4
DISASSEMBLING/ASSEMBLING THE IDLE SPEED CONTROL ASSEMBLY 4
Order Job/Part Q’ty Remarks
1 Screw 2
2 Pressure sensor 1
3 O-ring 1 1.9 × 14.8 mm
4 Screw 3
5 Idle speed control 1
6 O-ring 1 2 × 29 mm
7 Filter 1
8 Idle speed control body 1
For assembly, reverse the disassembly
procedure.
1
2
3
4
5
6
8
7
5 × 6 mm
4 × 12 mm
4160
