Yamaha F115 AETL [182/709] Low pressure fuel line
![Yamaha F115 AETL [182/709] Low pressure fuel line](/views2/1241091/page182/bgb6.png)
4-27
FUEL
E

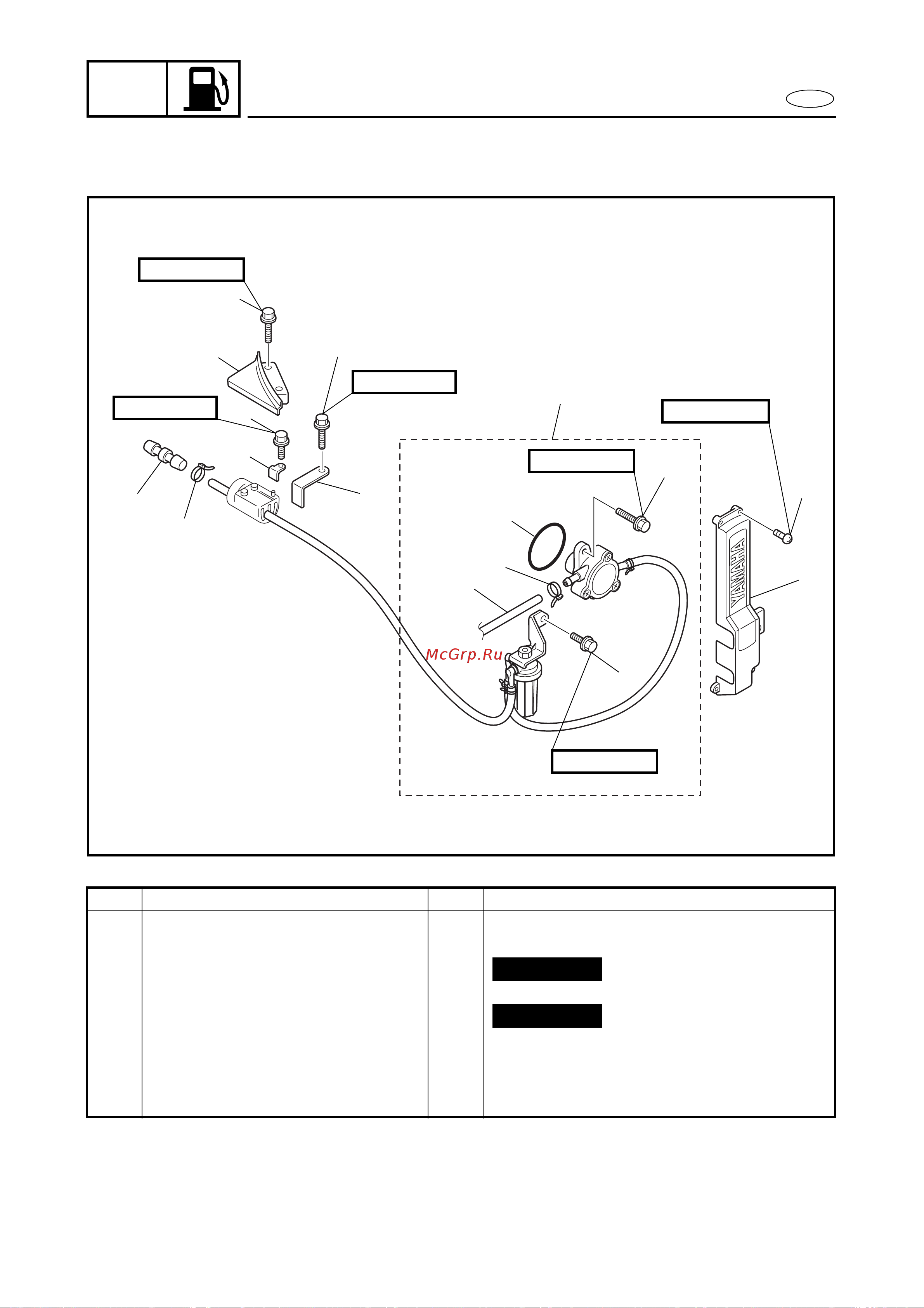

LOW-PRESSURE FUEL LINE
4
4
Order Job/Part Q’ty Remarks
10 Bolt 2
11 O-ring 1 3.1 × 29.4 mm
12 Plastic locking tie 1
13 Hose 1
14 Plastic locking tie 1
15 Fuel hose joint 1
16 Low-pressure fuel line 1
For installation, reverse the removal
procedure.
4200
6 × 20 mm
6 × 28 mm
6 × 16 mm
6 × 35 mm
6 × 28 mm
1
2
3
5
6
7
13
12
11
10
8
9
4
15
14
6 × 16 mm
16
Not reusable
Not reusable
