Yamaha F115 AETL [582/709] Trim ram assemblies and free piston
![Yamaha FL115A [582/709] Trim ram assemblies and free piston](/views2/1241091/page582/bg246.png)
7-52
E
BRKT

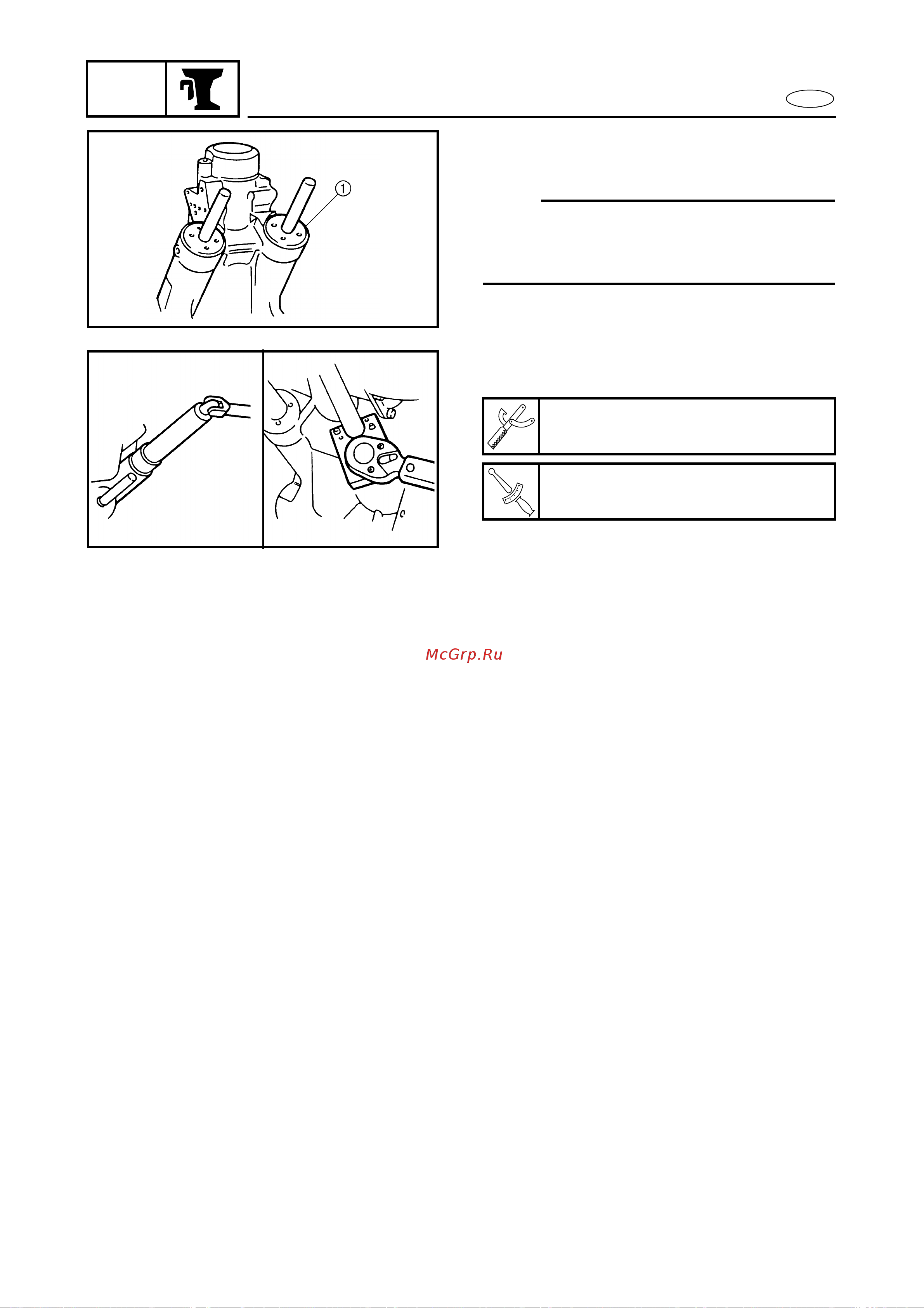

TRIM RAM ASSEMBLIES AND FREE PISTON
3. Install:
• Trim ram assemblies 1
NOTE:
Place each trim ram end screw at the bot-
tom of each trim ram and install them into
the trim ram cylinders.
7520
4. Tighten:
• Trim ram end screw
Å For USA and Canada
ı For worldwide
End screw wrench
YB-06175-1A / 90890-06548
T
R
.
.
Trim ram end screw
80 Nm (8.0 m • kgf, 58 ft • lb)
7450
Åı
