6-16
E
LOWR

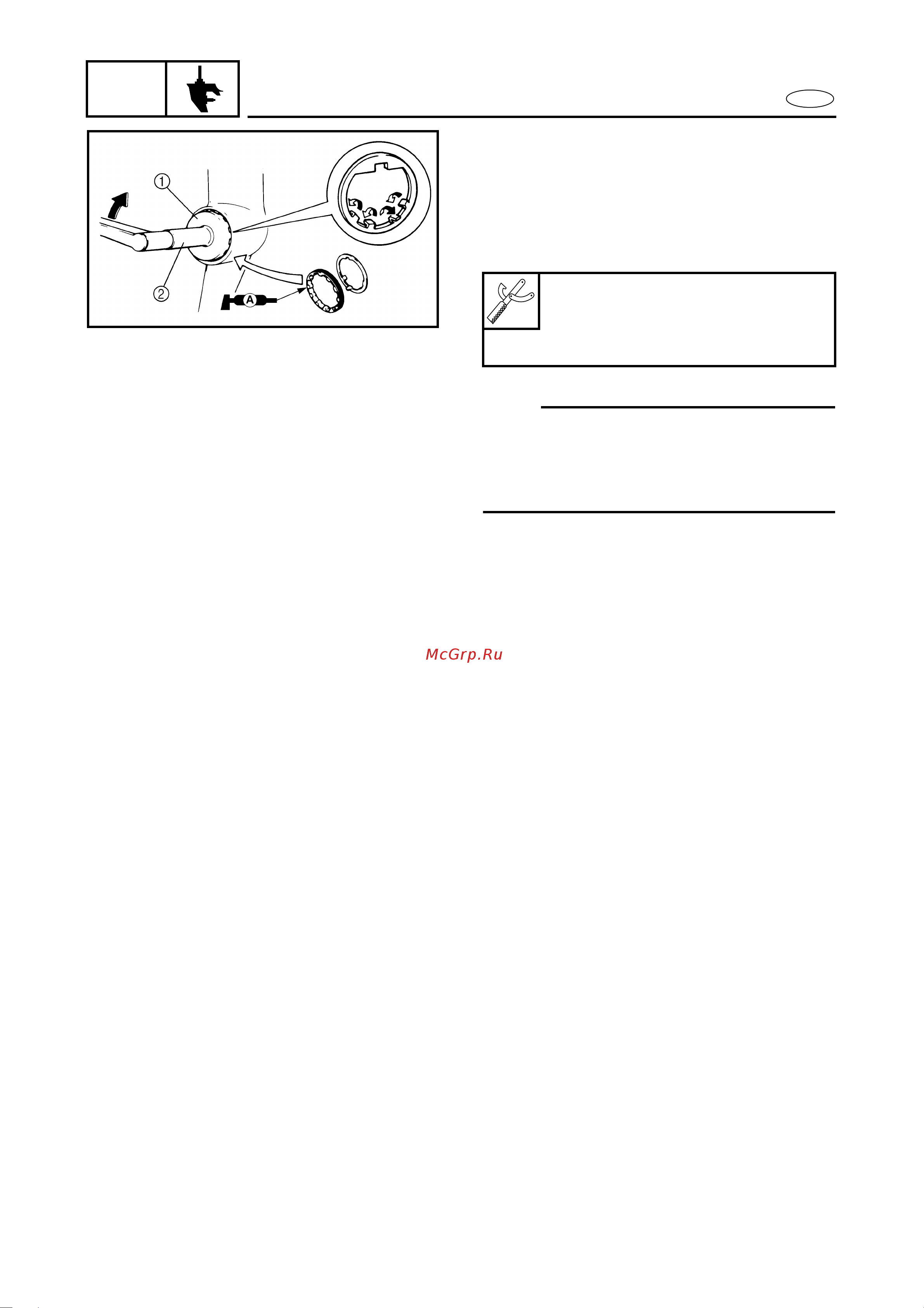

PROPELLER SHAFT HOUSING ASSEMBLY
(REGULAR ROTATION MODELS)
INSTALLING THE PROPELLER SHAFT
HOUSING ASSEMBLY
6
Install:
• Propeller shaft housing assembly
• Claw washer
• Ring nut
NOTE:
To secure the ring nut, bend one tab into
the slot in the ring nut and the other tabs
toward the propeller shaft housing assem-
bly.
Ring nut wrench ....................... 1
YB-34447 / 90890-06511
Ring nut wrench extension ..... 2
90890-06513
6230
