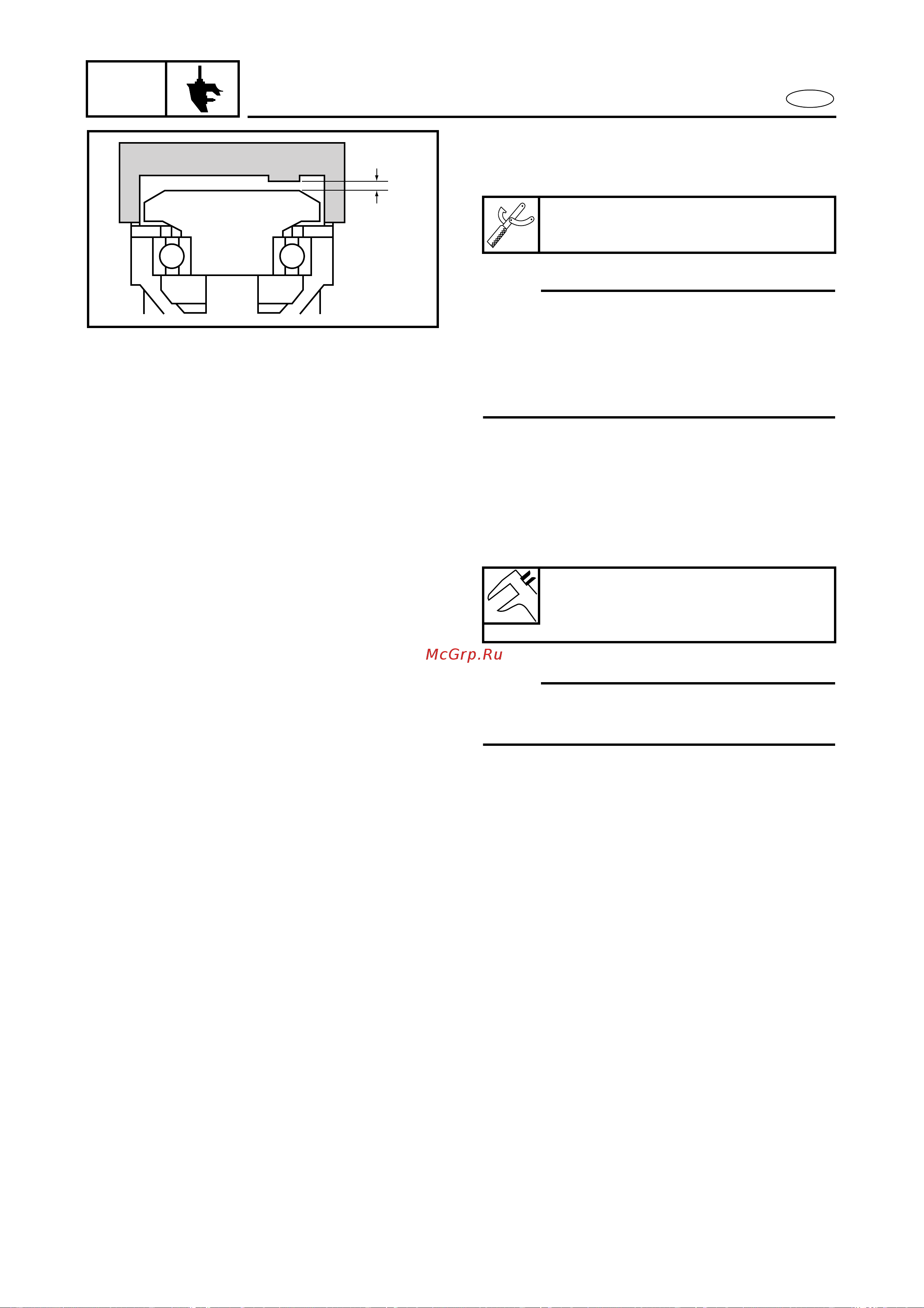

6-59
E
LOWR
SHIMMING (REGULAR ROTATION MODELS)
(FOR USA AND CANADA)
(2) Install the shimming gauge, bearing,
thrust washer, reverse gear, and
shim(s).
NOTE:
• If the original shim(s) is unavailable, start
with a 0.50-mm shim.
• Turn the reverse gear assembly a few
times until the gear and bearing are hori-
zontal.
(3) Measure the specified measurement
(M).
2. Adjust:
• Shim thickness (T2)
Remove or add shim(s).
NOTE:
(M0) – (M) should be as close to “0” as pos-
sible.
Shimming gauge
YB-34468-2
Available shim thickness
0.10, 0.12, 0.15, 0.18, 0.30, 0.40
and 0.50 mm
M
6830
