6-51
E
LOWR

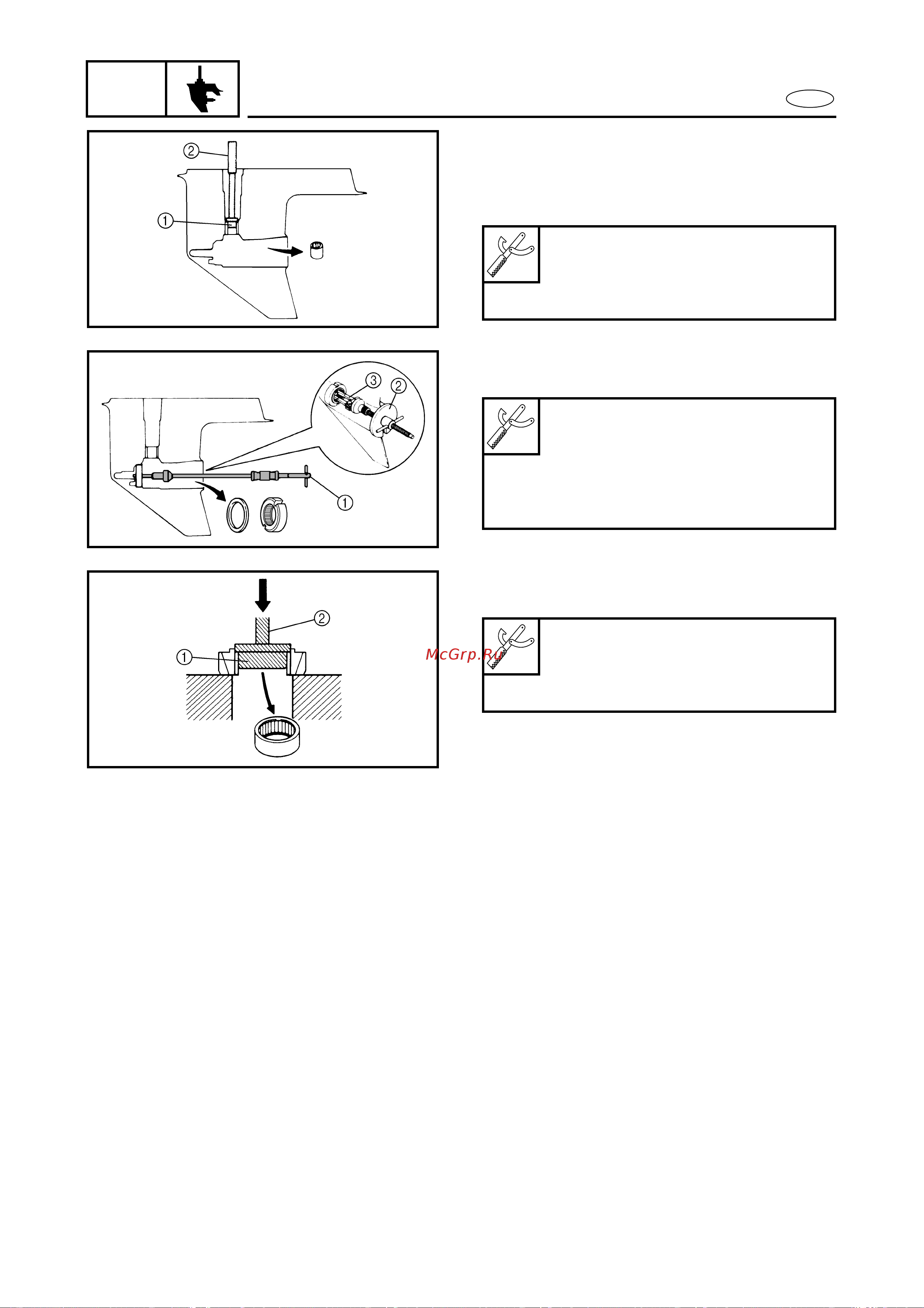

DISASSEMBLING THE LOWER CASE
ASSEMBLY
6
1. Remove:
• Needle bearing
Bearing/oil seal attachment .... 1
YB-06194 / 90890-06636
Driver rod .................................. 2
YB-06071 / 90890-06605
6360
2. Remove:
• Roller bearing
Slide hammer............................ 1
YB-06096
Bearing puller............................ 2
90890-06523
Large universal claws............... 3
90890-06532
6680
3. Remove:
• Needle bearing
Bearing/oil seal attachment .... 1
YB-06376 / 90890-06607
Driver rod .................................. 2
YB-06071 / 90890-06652
6690
CHECKING THE DRIVE SHAFT SLEEVE6
Check:
• Drive shaft sleeve
Damage/wear → Replace.
CHECKING THE NEEDLE BEARING 6
Check:
• Needle bearing
Pitting/rumbling → Replace.
LOWER CASE ASSEMBLY
(COUNTER ROTATION MODELS)
