6-52
E
LOWR
LOWER CASE ASSEMBLY
(COUNTER ROTATION MODELS)

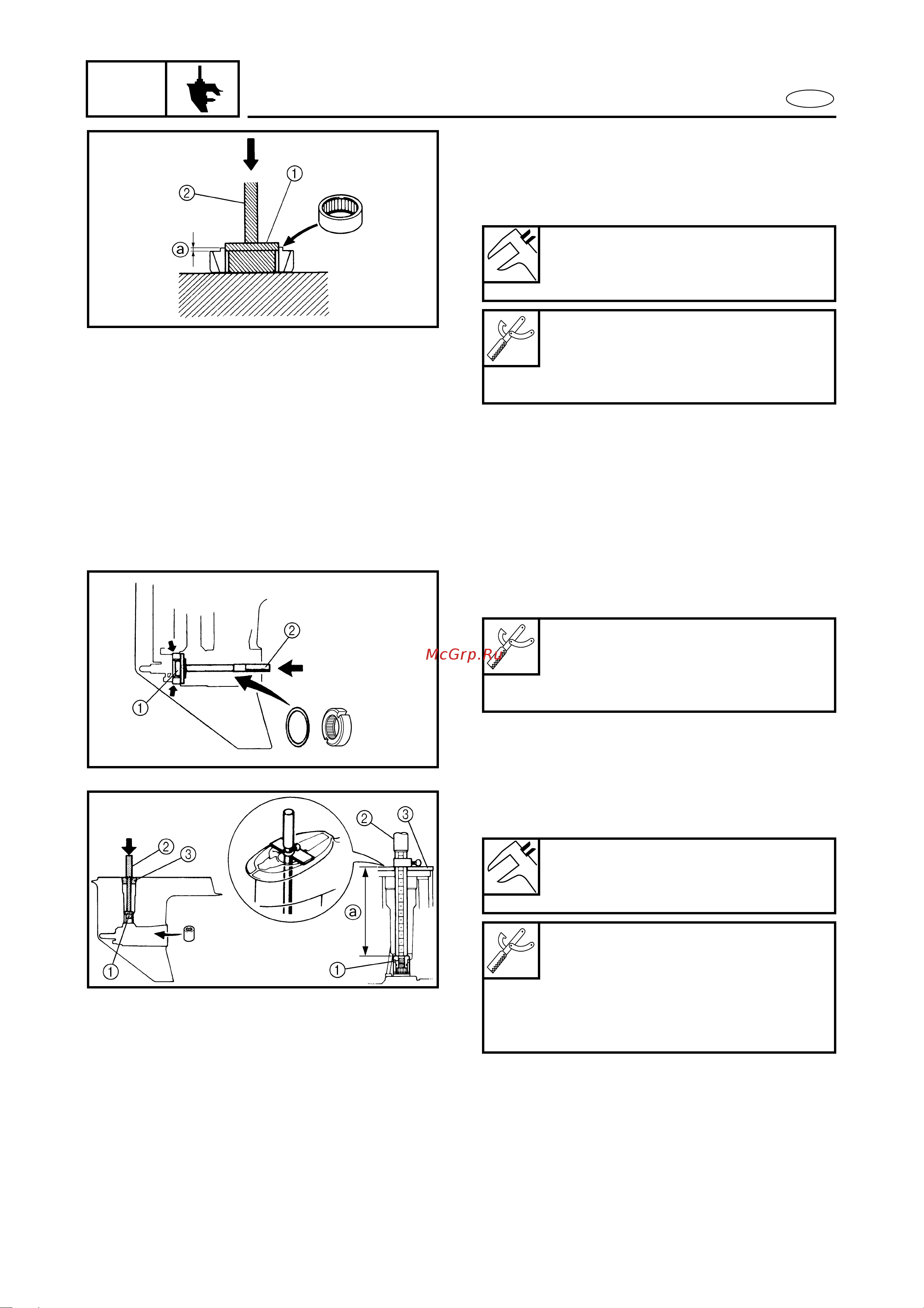

ASSEMBLING THE LOWER CASE
ASSEMBLY
6
1. Install:
• Needle bearing
Needle bearing installation
position a
0.75 - 1.25 mm (0.030 - 0.049 in)
Bearing/oil seal attachment .... 1
YB-06376 / 90890-06607
Driver rod .................................. 2
YB-06071 / 90890-06652
6700
2. Install:
• Bearing retainer
Bearing/oil seal attachment .... 1
YB-06377 / 90890-06630
Driver rod .................................. 2
YB-06071 / 90890-06605
6710
3. Install:
• Needle bearing
Needle bearing installation
position a
184.0 mm (7.24 in)
Bearing/oil seal attachment .... 1
YB-06194 / 90890-06636
Driver rod .................................. 2
YB-06071 / 90890-06602
Bearing/oil seal depth plate .... 3
YB-34474 / 90890-06603
6720
