Yamaha F115 AETL [544/709] Reservoir and power trim and tilt motor
![Yamaha F115 AETL [544/709] Reservoir and power trim and tilt motor](/views2/1241091/page544/bg220.png)
7-33
BRKT
E
RESERVOIR AND POWER TRIM AND TILT MOTOR
RESERVOIR AND POWER TRIM AND TILT MOTOR
7

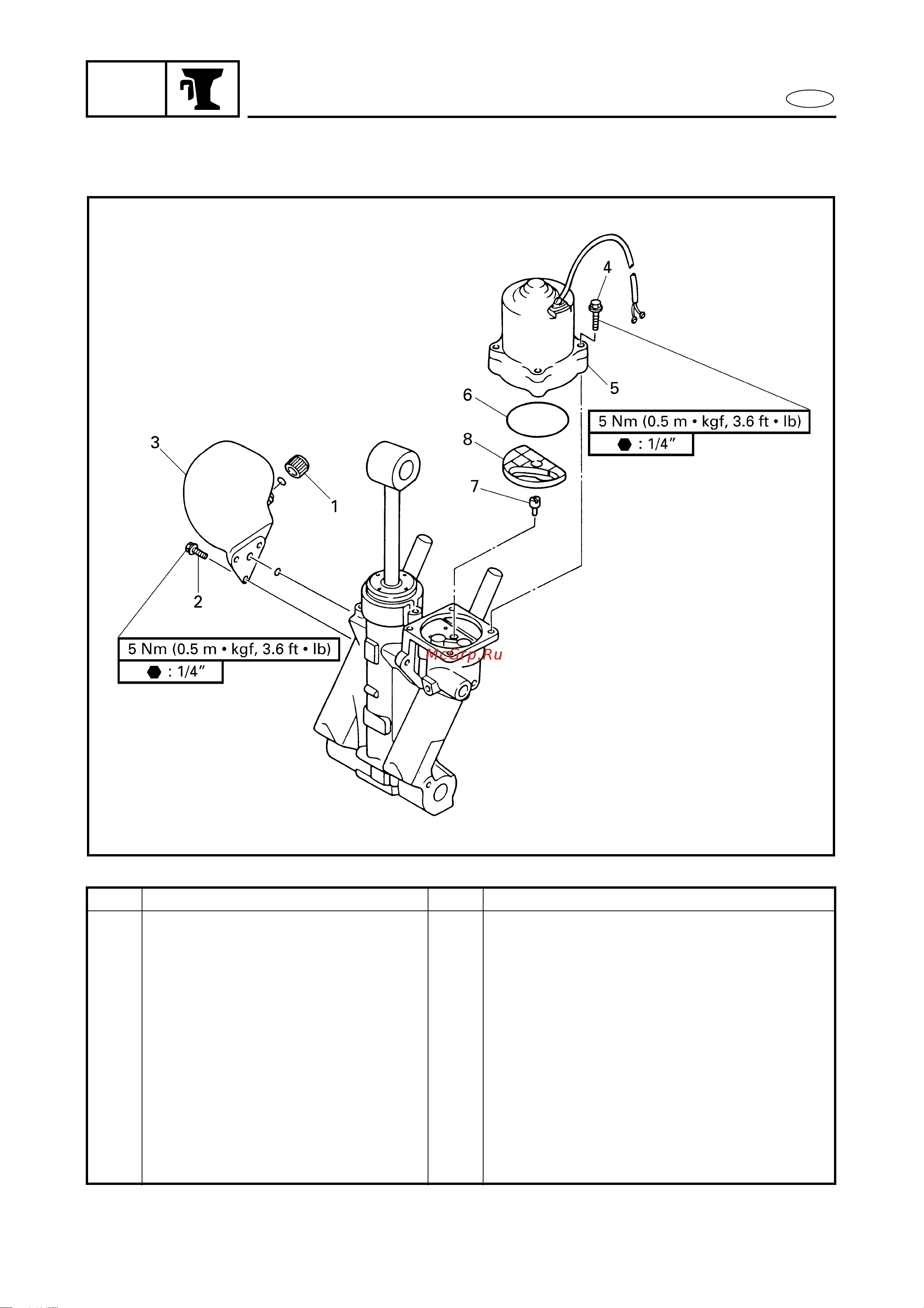

REMOVING/INSTALLING THE RESERVOIR AND POWER TRIM AND TILT MOTOR
Order Job/Part Q’ty Remarks
Power trim and tilt unit Refer to “POWER TRIM AND TILT UNIT”
on page 7-29.
1 Reservoir cap 1
2 Bolt 3
3 Reservoir 1
4 Bolt 4
5 Power trim and tilt motor 1
6 O-ring 1
7 Drive pin 1
8 Gear pump housing filter 1
For installation, reverse the removal
procedure.
