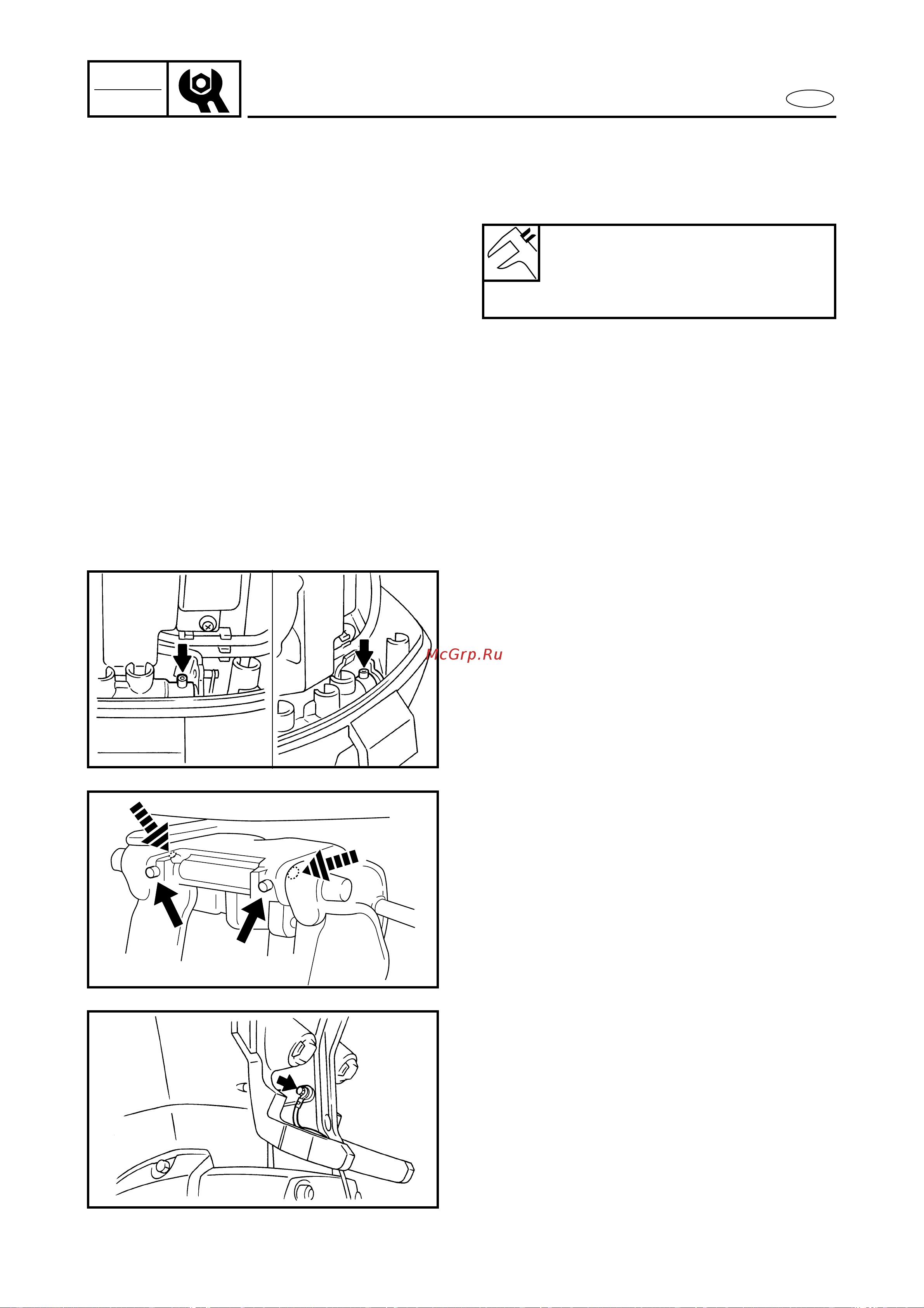

Yamaha F115 AETL [122/709] Insp adj
![Yamaha F115 AETL [122/709] Insp adj](/views2/1241091/page122/bg7a.png)
3-25
E
INSP
ADJ
GENERAL
4. Measure:
• Oil pressure
Out of specification → Check the oil
pump, oil suction pipe and oil strainer.
5. Remove:
• Oil pressure gauge
6. Install:
• Oil pressure switch
Oil pressure
At idling (55 ˚C (131 ˚F))
350 kPa (3.5 kg/cm
2
, 49.8 psi)
or higher
LUBRICATION POINTS 3
1. Apply:
• Water resistant grease
3400
3410
3420
