9-5
E
TRBL
ANLS
SELF-DIAGNOSIS
SELF-DIAGNOSIS
9

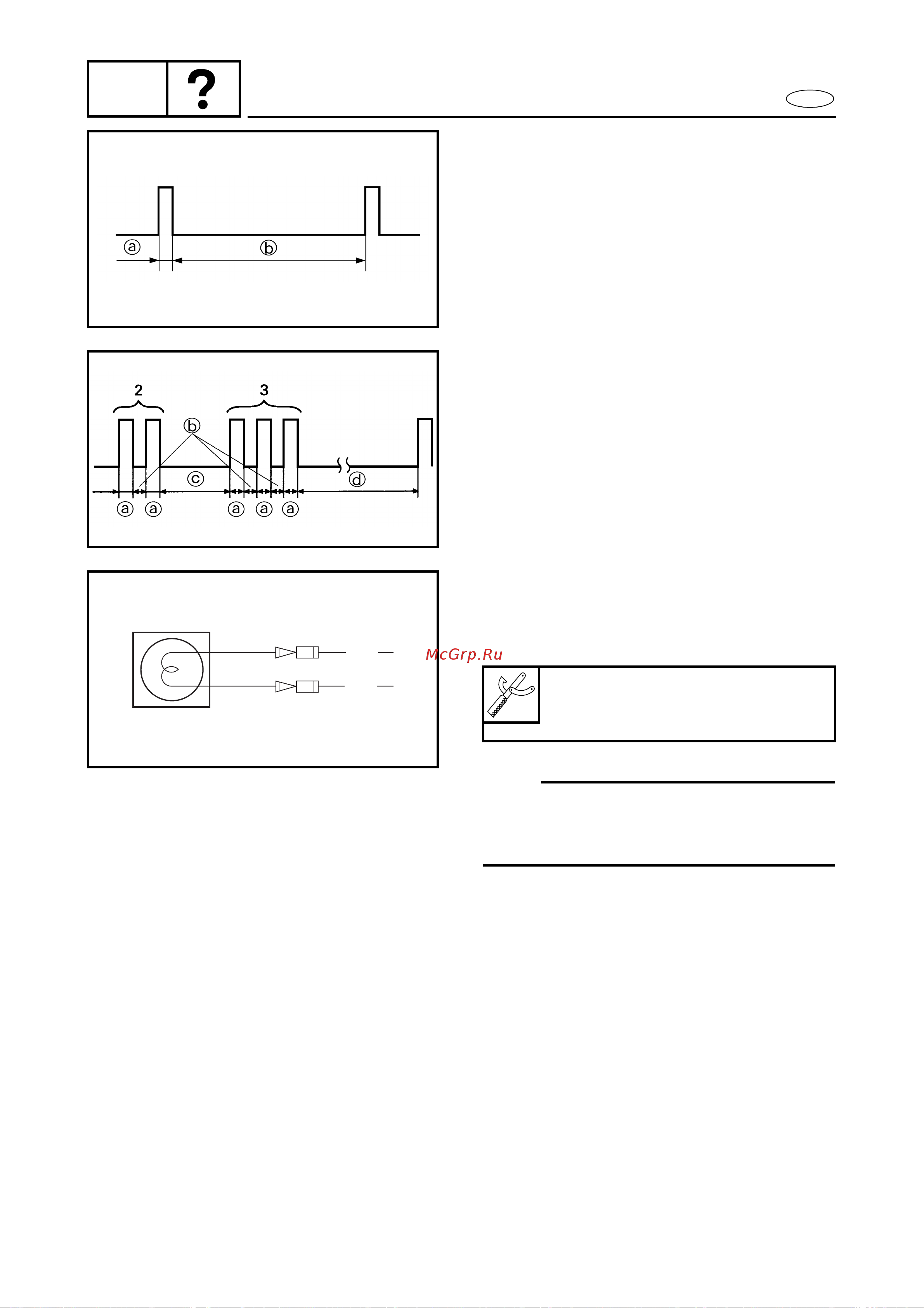

DIAGNOSIS CODE INDICATION
9
1. Normal condition
(no defective part or irregular process-
ing is found)
Single flash is given every 4.95 seconds.
a
: Light on, 0.33 second
b
: Light off, 4.95 seconds
9010
2. Trouble code indication
Example: The illustration indicates code
number 23.
a
: Light on, 0.33 second
b
: Light off, 0.33 second
c
: Light off, 1.65 seconds
d
: Light off, 4.95 seconds
9020
DIAGNOSIS THE ELECTRONIC
CONTROL SYSTEM
9
1. Install:
• Diagnostic indicator
NOTE:
When performing this diagnosis, all of the
electrical wires must be properly con-
nected.
Warning lamp
6Y5-83536-10 (socket)
6Y5-83517-00 (valve)
L/W
R/B
9030
2. Check:
• Diagnosis code
Code 1 is indicated
→
Normal.
Code 13 - 29 indicated
→
Check the
applicable parts.
Code 33 - 44 indicated
→
Replace the
CDI unit.
