1-7
GEN
INFO
E

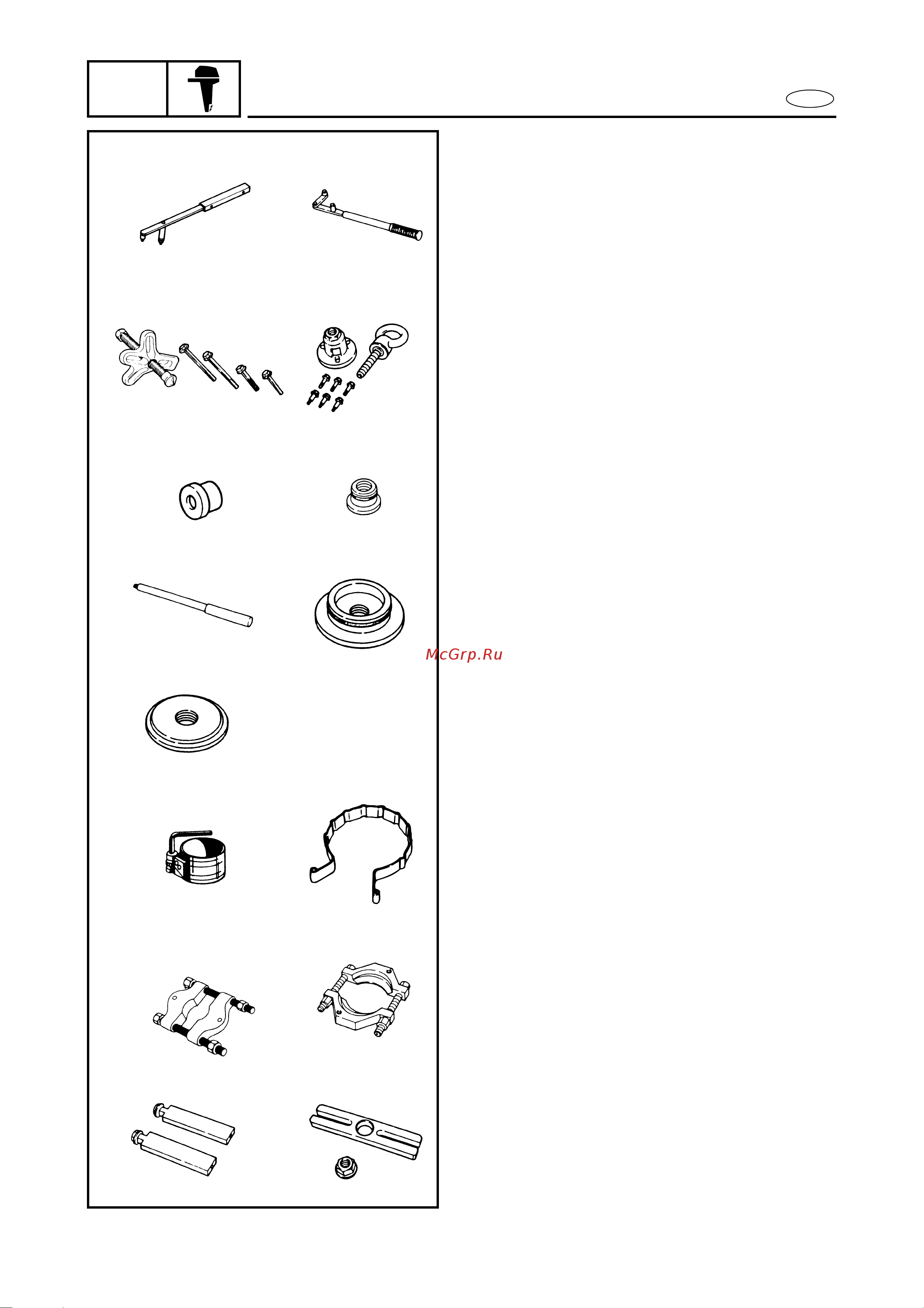

SPECIAL TOOLS
REMOVING AND INSTALLING
1 Flywheel magnet assembly holder
P/N. YB-06139 ................................ a
90890-06522 ........................... b
2 Universal puller
P/N. YB-06117 ................................ a
90890-06521 ........................... b
3 Bearing/oil seal attachment
P/N. YB-06196 ................................ a
90890-06653 ........................... b
4 Driver rod
P/N. YB-06071
90890-06602, 90890-06604,
90890-06605, 90890-06606,
90890-06652
5 Bearing/oil seal attachment
P/N. YB-06430
90890-06630, 90890-06656
6 Bearing/oil seal attachment
P/N. YB-06199
90890-06620
7 Piston ring compressor
P/N. YU-33294 ................................ a
90890-06530 ........................... b
8 Bearing separator
P/N. YB-06219 ................................ a
90890-06534 ........................... b
9 Guide plate stand
P/N. 90890-06538
0 Guide plate
P/N. 90890-06501
1
ba
3
ba
45
90
7
ba
8
ba
2
ba
6
