5-4
POWR
E
POWER UNIT
5

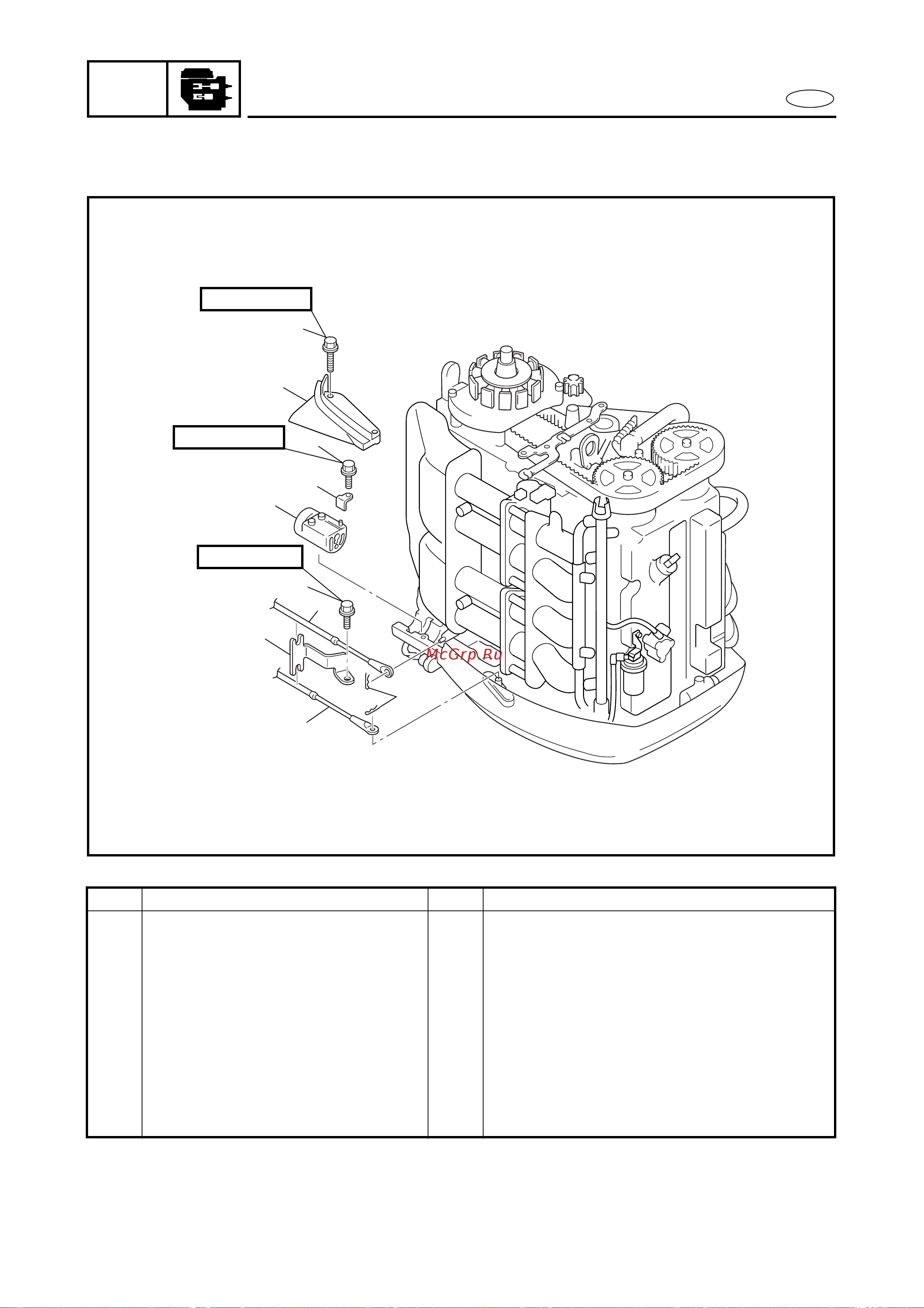

DISCONNECTING/CONNECTING THE CONTROL CABLE
4
Order Job/Part Q’ty Remarks
Battery leads Disconnect the leads form the battery
terminals.
Low-pressure fuel line Refer to “LOW-PRESSURE FUEL LINE”
on page 4-26.
1 Bolt 2
2 Grommet retaining plate 1
3 Bolt 1
4 Hose locating plate 1
5 Clip 2
Continued on next page.
1
2
3
4
8
6
7
10
5
9
6 × 20 mm
6 × 20 mm
6 × 30 mm
5080
