Yamaha F115 AETL [488/709] Steering handle option
![Yamaha F115A [488/709] Steering handle option](/views2/1241091/page488/bg1e8.png)
7-5
BRKT
E
7
Order Job/Part Q’ty Remarks
9 Screw 1
10 Throttle grip 1
11 Washer 1
12 Spring 1
13 Bushing 1
14 Screw 5
15 Screw 2
16 Cover 1
17 Screw 2
Continued on next page.
7030
5 × 20 mm
6 × 16 mm
6 × 16 mm
4 Nm (0.4 m • kgf, 2.9 ft • Ib)
8 × 40 mm
18 Nm (1.8 m • kgf, 13 ft • Ib)
6 × 40 mm
6 × 25 mm
6 × 20 mm
5 Nm (0.5 m • kgf, 3.7 ft • Ib)

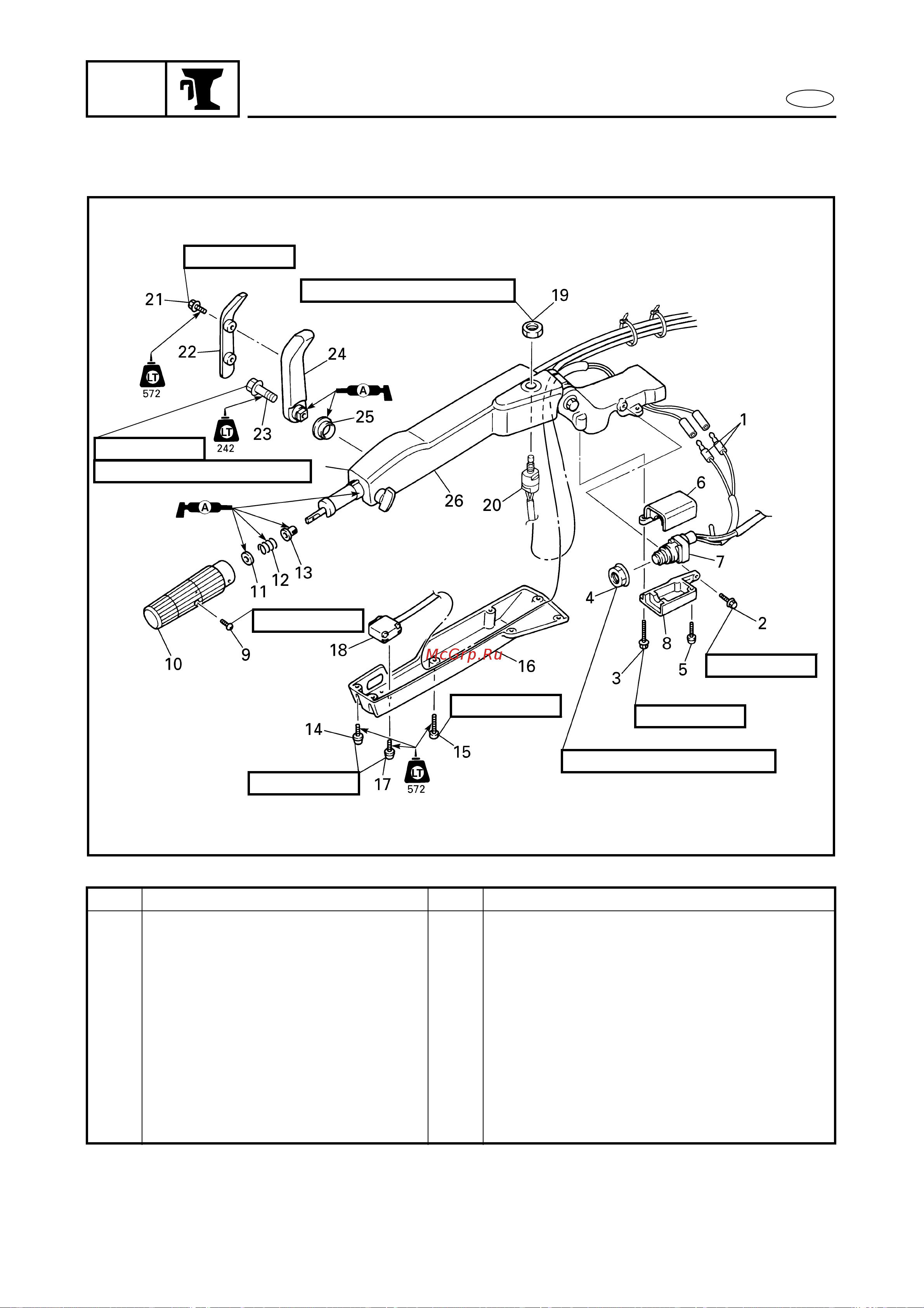

STEERING HANDLE (OPTION)
