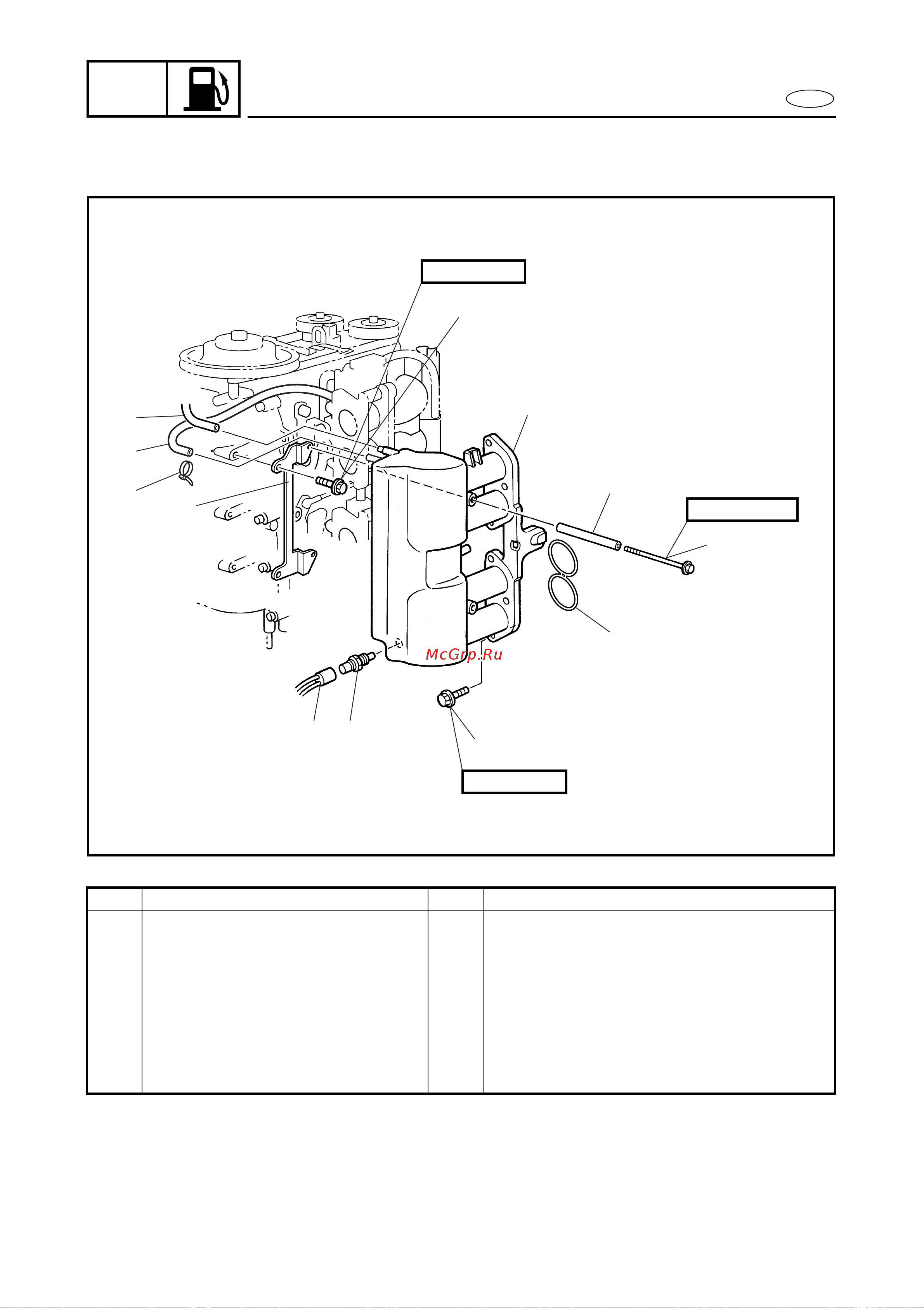

Yamaha F115 AETL [132/709] Intake silencer
![Yamaha F115Y [132/709] Intake silencer](/views2/1241091/page132/bg84.png)
4-2
FUEL
E
INTAKE SILENCER
4
4
Order Job/Part Q’ty Remarks
7 Collar 2
8 Bolt 6
9 Intake silencer 1
10 O-ring 2
11 Bolt 2
12 Bracket 1
For installation, reverse the removal
procedure.
4010
1
3
2
4
5
6
7
9
10
8
12
11
8 × 20 mm
6 × 20 mm
6 × 105 mm
