Глава 7 Дополнительное оборудованиеVFD-CH2000

Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

7-30

Типоразмер D0

Для моделей:

VFD370CH43S-21

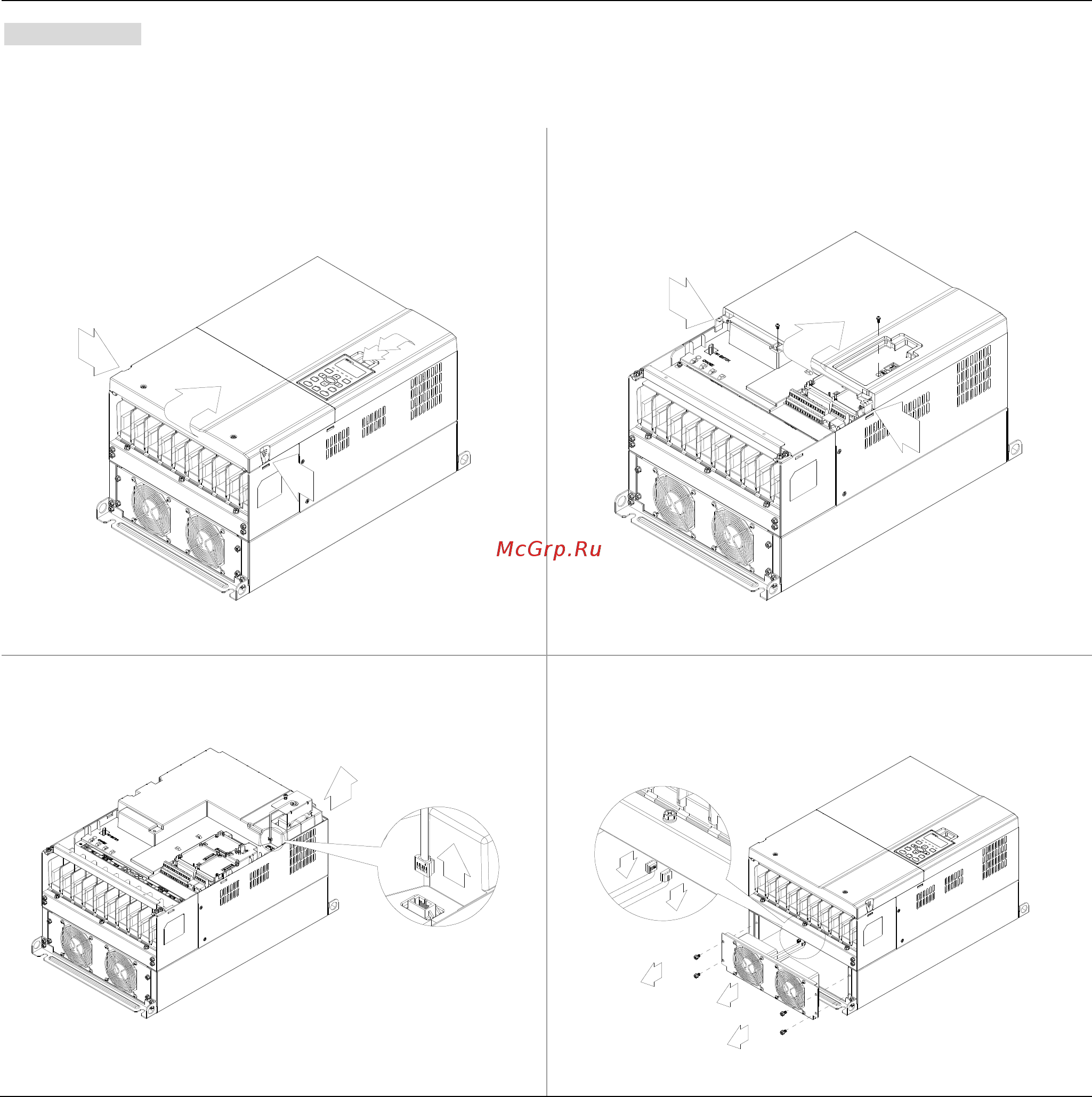

1. (Рис. 1) Выкрутите винт 1 и винт 2, нажмите на защелки

с правой и левой стороны крышки и снимите крышку как

показано стрелками на рис. Нажмите на верхнюю часть

пульта KPC-CE01 для демонтажа пульта.: 10~12 кг*см

(8.6~10.4in-lbf).

Рис. 1

2. (Рис. 2) Выкрутите винт 3 и винт 4, нажмите на защелки

с правой и левой стороны крышки и снимите

крышку как

показано стрелками на рис. Усилие откручивания: 6~8

кг*см (5.2~6.9in-lbf).

Рис. 2

3. (Рис. 3) Выкрутите винт 5 и отсоедините разъем

вентилятора. Усилие откручивания: 10~12 кг*см

(8.6~10.4in-lbf).

Рис. 3

4. (Рис. 4) Выкрутите винты. Усилие откручивания: 24~26

кг*см (20.8~25.6in-lbf).

5. Отключите эл. разъемы вентилятора и извлеките

вентилятор (как показано увеличенном рис.).

Рис. 4
