Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-131

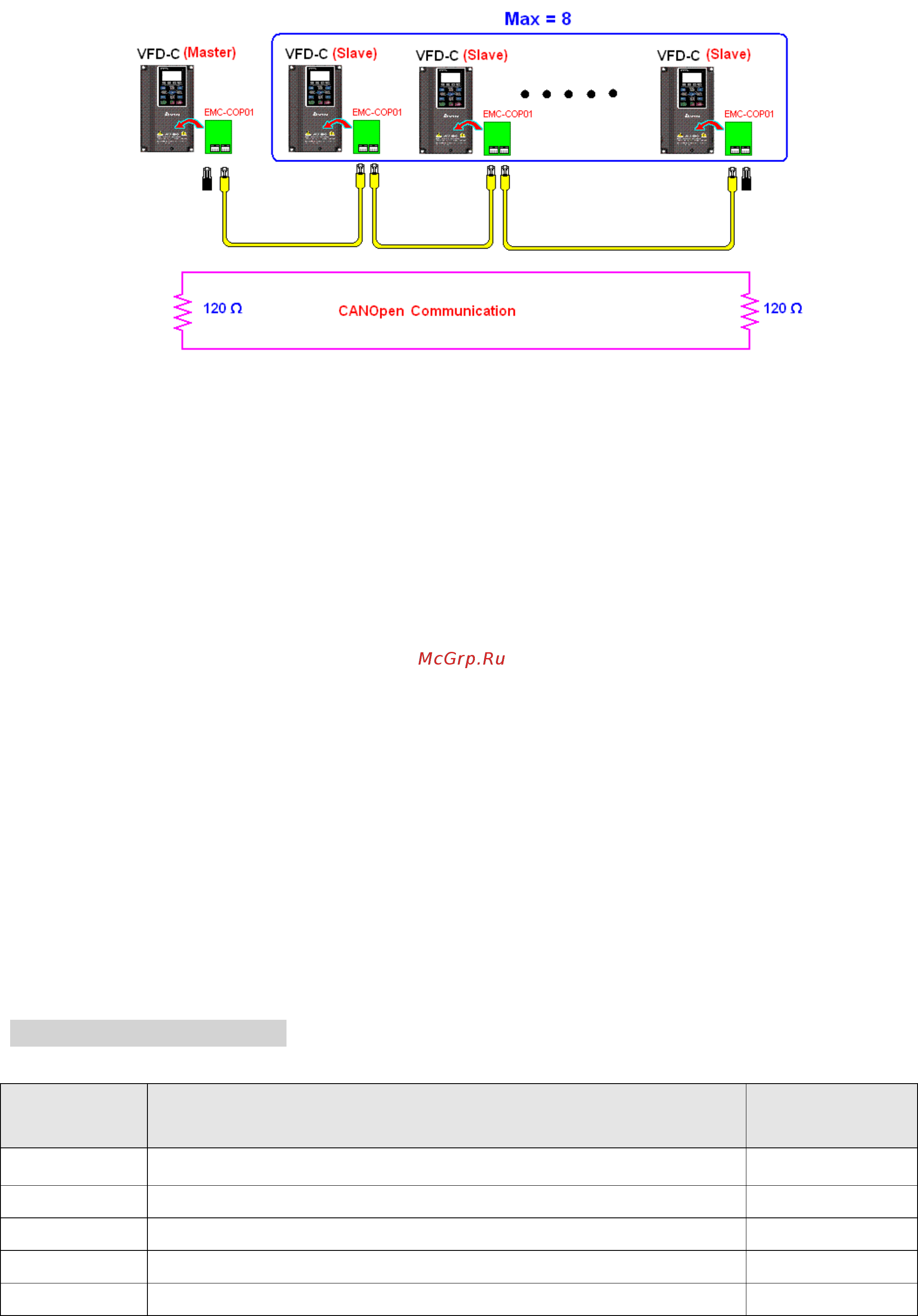

Шаг 7: Запуск ПЛК
Загрузите программу и переведите ПЛК в состояние “Работа”. Затем перезагрузите
ведомое и ведущее устройства. См. также CANMaster Test 1 vs. 2 driver.dvp.
16-9 Описание методов управления ПЛК
(режимы управления скоростью, моментом и homing-режим)
Когда ПЧ находится в векторном FOC-режиме управления, оно может работать в режиме
управления скоростью, моментом или позиционированием. До этого надо провести
автотестирование. Для обеспечения работы в данных режимах необходимо проведение
автотестирование двигателя.
Существует два типа двигателей, асинхронные (IM) и с постоянными магнитами (PM). После
автотестирования асинхронные двигатели непосредственно готовы к управлению с помощью
ПЧ.
Для двигателей с постоянными магнитами пользователь должен выполнить PG-смещение после
автотестирования. См. описание параметров.12-58 и 05-00.
※ Настройка двигателей с постоянными магнитами Delta серии ECMA осуществляется
параметрами (см. описание для серводвигателей серии ЕСМА) и не требует автотестирования.
Настройка режимов управления:
Режим управления скоростью:
Специальные регистры М, настройки управления:
Специальный
регистр М
Описание Атрибут R/W
(Чтение/запись)
М1025 Состояние ПЧ: (0) Стоп (1) Пуск (также должен быть M1040 =1) Чтение/запись
М1026 Направление вращения: (0) Прямое (1) Обратное Чтение/запись
М1040 Питание включено Чтение/запись
М1042 Быстрый останов Чтение/запись
М1044 Стоп Чтение/запись
Characteristic
line impedance
Characteristic
line impedance
