Часть 4 ПодключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
4-5
Рис. 2

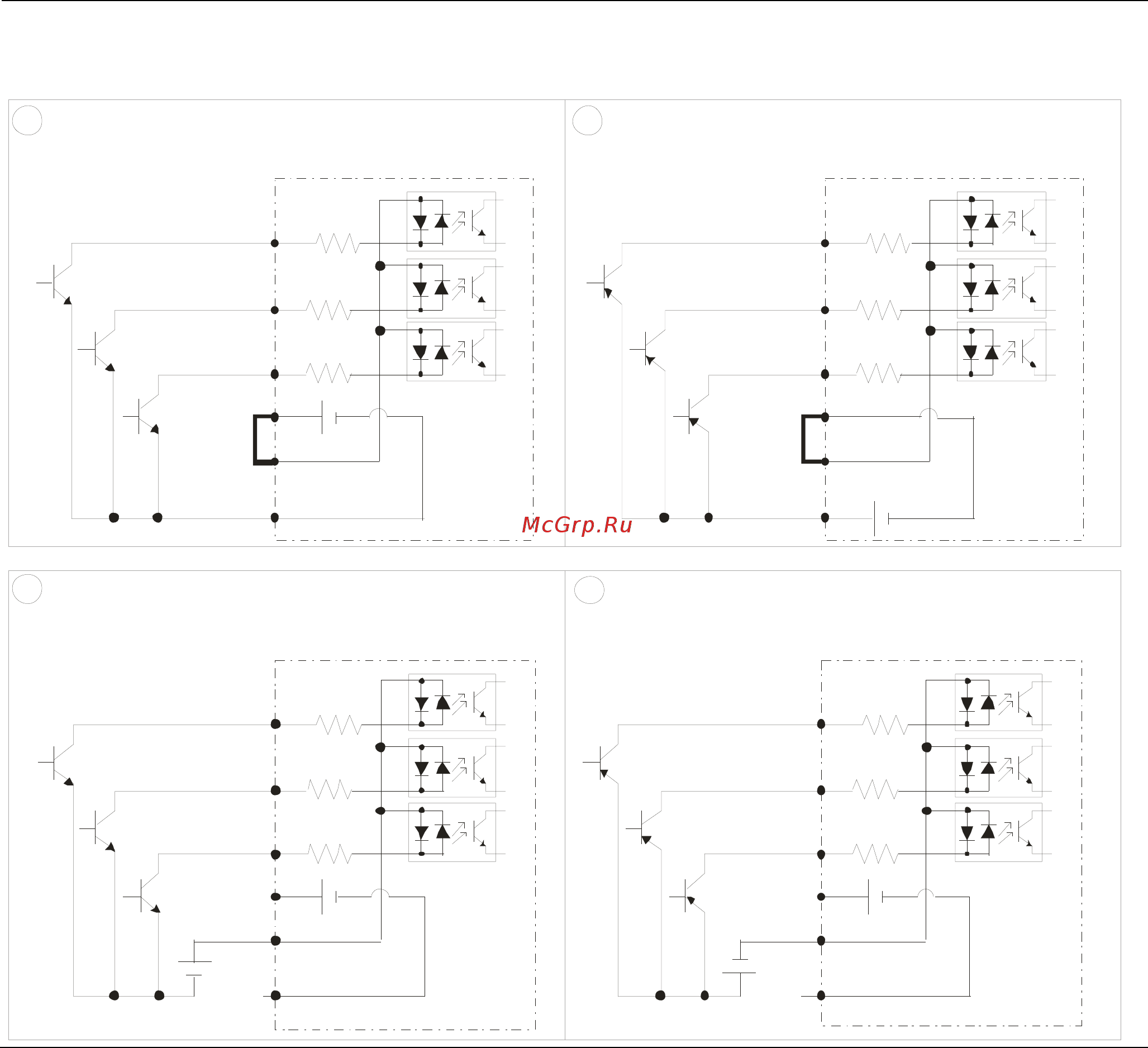

SINK（NPN）/SOURCE（PNP）режимы
1 2
DCM
MI1
+24V
MI2
MI8
~
COM
DCM
MI1
+24V
MI2
MI8
~
COM
NPN-режим PNP-режим
с внутренним питанием (+24VDC)
с внутренним (+24VDC)
внутр. схема ПЧ
внутр. схема ПЧ
3
4
DCM
MI1
+24V
MI2
MI8
~
COM
DCM
MI1
+24V
MI2
MI8
~
COM
NPN-режим PNP-режим
с внешним питанием
с внешним питанием
внутр. схема ПЧ
внутр. схема ПЧ
Внеш. источник +24V
Внеш. источник +24V
