Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-13

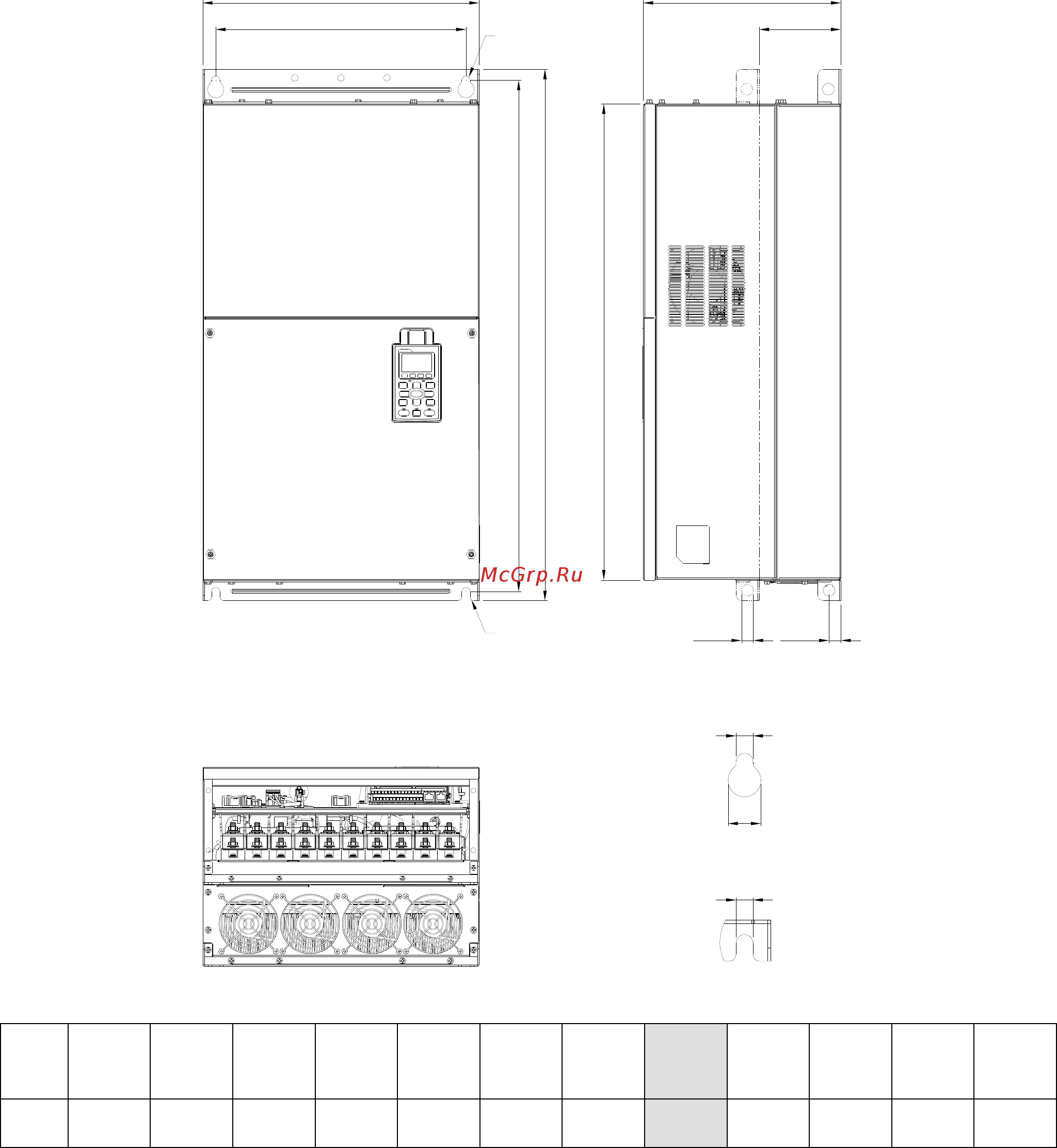

Типоразмер F
F1: VFD750CH23A-00, VFD1320CH43A-00
Ед: мм [дюйм]
Типор
азмер
W H D W1 H1 H2 H3
D1* D2 S1 S2 S3
F1
420.0
[16.54]
- 300.0
[11.81]
380.0
[14.96]
800.0
[31.50]
770.0
[30.32]
717.0
[28.23]
124.0
[4.88]
18.0
[0.71]
13.0
[0.51]
25.0
[0.98]
18.0
[0.71]
D1*: Фланцевый монтаж
H1
H2
S1
S1
W
W1
S2
See Detail A
See Detail B
Detail A (Mounting Hole)
Detail B (Mounting Hole)
D2
D
D1
H3
S3
