Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-1
Глава 10 Пульты управления

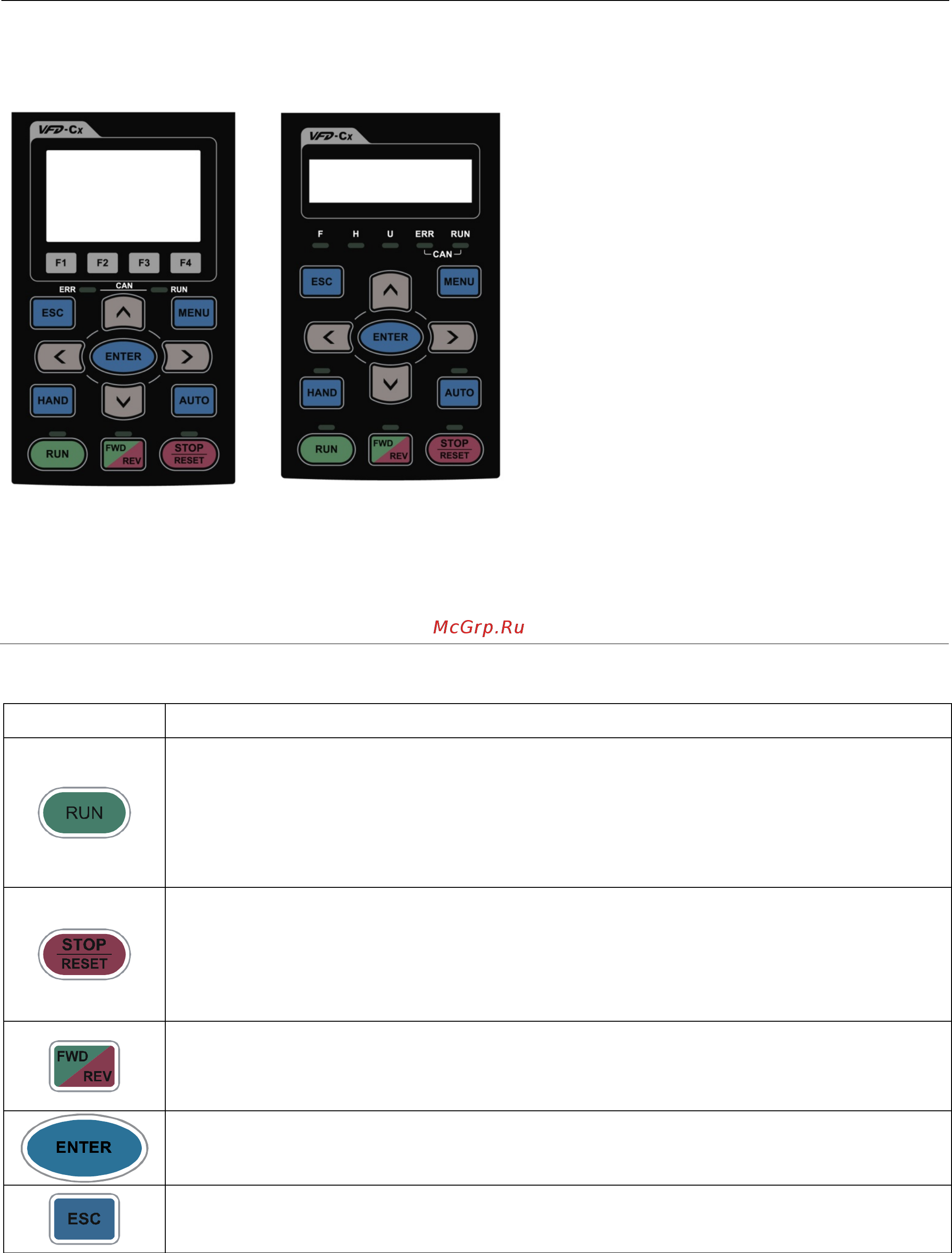

10-1 Описание пультов управления
KPC-CC01
KPC-CE01(Option)
Интерфейс связи
RS-485 интерфейс, Разъем RJ-45 (гнездо);
Метод установки
Вставной тип. Монтируется на лицевой панели
преобразователя. Передняя панель -
водонепроницаемая.
Зарядите пульт управления в течение 6 минут
перед началом работы с ПЧ.
Максимальная длина кабеля для выноса
пульта = 5 м.
Новые функции KPC-CC01:
-Поддержка функции календаря в ПЛК (см.
Глава 17)
-Редактирование максимального числа
страниц, доступного ПО TP Editor.
-Поддержка ПО TP Editor v.140.1
-Поддержка ПО VFDSoft для редактирования
параметров (версия VFDSoft v1.45).
Описание функций пультов управления
Кнопка
Описание
Кнопка Пуск привода
1. Кнопка активна, только при выборе пульта в качестве органа управления (параметр
00-21=0 для режима AUTO или 00-31=0 для режима HAND).
2. Нажатием на кнопку двигатель будет запущен. При этом включится светодиод RUN.
3. Кнопка запускает привод только из режима СТОП.
4. Если включен режим “HAND”, то кнопка будет активна только при выборе пульта в
качестве органа управления (параметр 00-31=0).
Кнопка СТОП/СБРОС привода. Эта кнопка имеет наивысший приоритет в любом режиме.
1. При подаче команды СТОП преобразователь частоты ее немедленно выполнит
независимо от текущего режима (работа или стоп).
2. Функция кнопки СБРОС может использоваться для деблокировки привода после
аварийного отключения. Некоторые ошибки не могут быть сброшены этой кнопкой,
см. запись
ошибок по нажатию кнопки MENU.
Кнопка изменения направления вращения привода
1. Кнопка не запускает привод, а только изменяет направление вращения. FWD:
прямое вращение, REV: обратное вращение.
2. См. также описание светодиодов FWD/REV.
Кнопка ENTER
Используется для входа в выбранное подменю или для подтверждения ввода выбранного
значения. На самом последнем уровне меню кнопка ENTER запускает выполнение команды.
Кнопка отмены действия
Кнопка ESC используется для возврата в предыдущее меню. Плюс к этому, в подменю
является кнопкой возврата
