Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-17

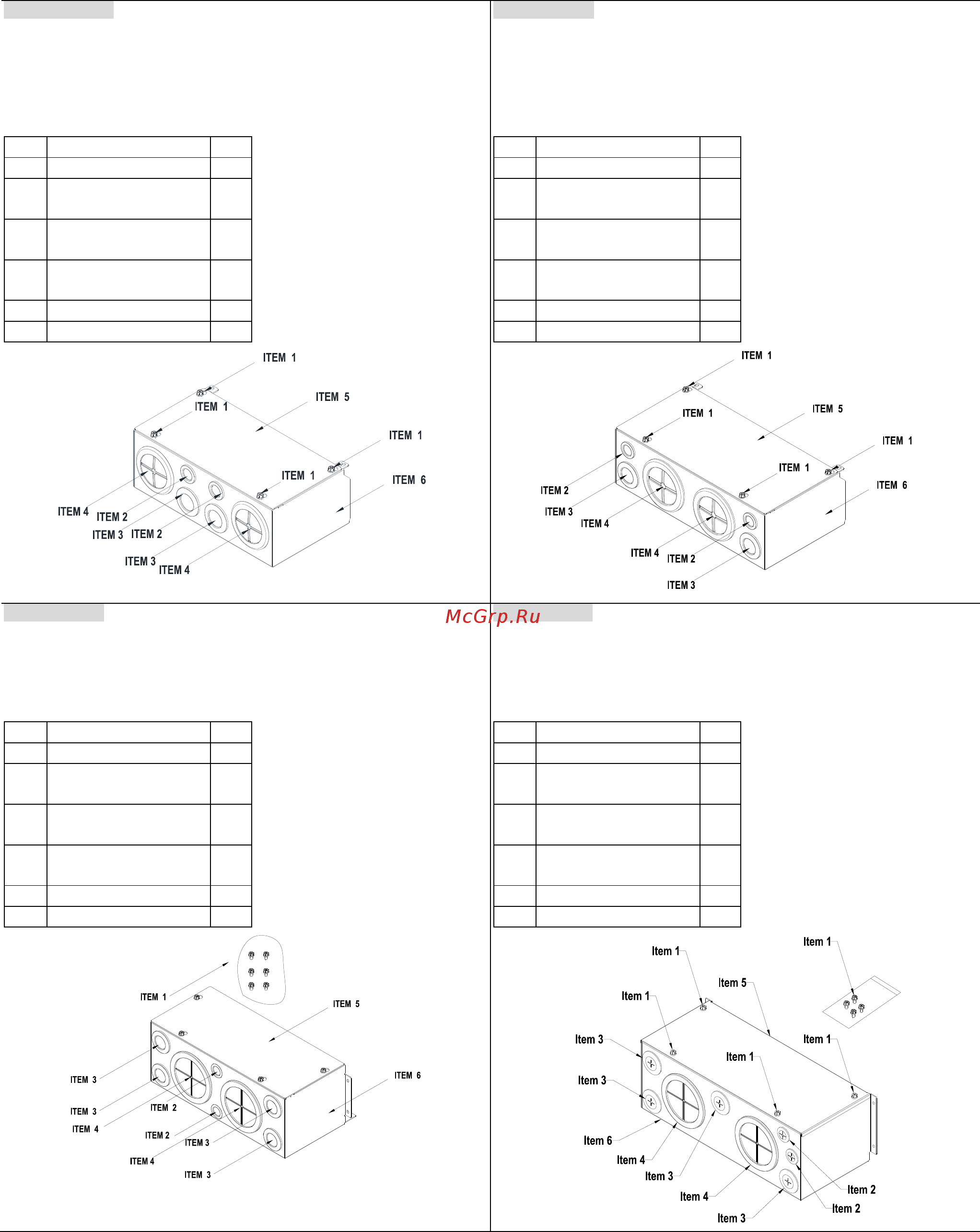

7-10 Кожухи клеммной колодки
Внешний вид
Типоразмер D0
Для моделей:
VFD370CH43S-21
Типоразмер D
Для моделей:
VFD220CH23A-00/21; VFD300CH23A-00/21; VFD370CH23A-00/21;
VFD370CH43A-00/21; VFD450CH43A-00/21; VFD550CH43A-00/21;
VFD750CH43A-00/21;
Код заказа『MKC-D0N1CB』
№ Описание Шт.
1 Винт M5*0.8*10L 4
2 Резиновый
вкладыш 28
2
3 Резиновый
вкладыш 44
2
4 Резиновый
вкладыш 73
2
5 Корпус кожуха 1
6 Крышка кожуха 1
Код заказа『MKC-DN1CB』
№ Описание Шт.
1 Винт M5*0.8*10L 4
2 Резиновый
вкладыш 28
2
3 Резиновый
вкладыш 44
2
4 Резиновый
вкладыш 88
2
5 Корпус кожуха 1
6 Крышка кожуха 1
Типоразмер E
Для моделей:
VFD450CH23A-00/21; VFD550CH23A-00/21;
VFD900CH43A-00/21; VFD1100CH43A-00/21;
Типоразмер F
Для моделей:
VFD750CH23A-00/21;
VFD1320CH43A-00/21;
Код заказа『MKC-EN1CB』
№ Описание Шт.
1 Винт M5*0.8*10L 6
2 Резиновый
вкладыш 28
2
3 Резиновый
вкладыш 44
4
4 Резиновый
вкладыш 100
2
5 Корпус кожуха 1
6 Крышка кожуха 1
Код заказа『MKC-FN1CB』
№ Описание Шт.
1 Винт M5*0.8*10L 8
2 Резиновый
вкладыш 28
2
3 Резиновый
вкладыш 44
4
4 Резиновый
вкладыш 100
2
5 Корпус кожуха 1
6 Крышка кожуха 1
