Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-13

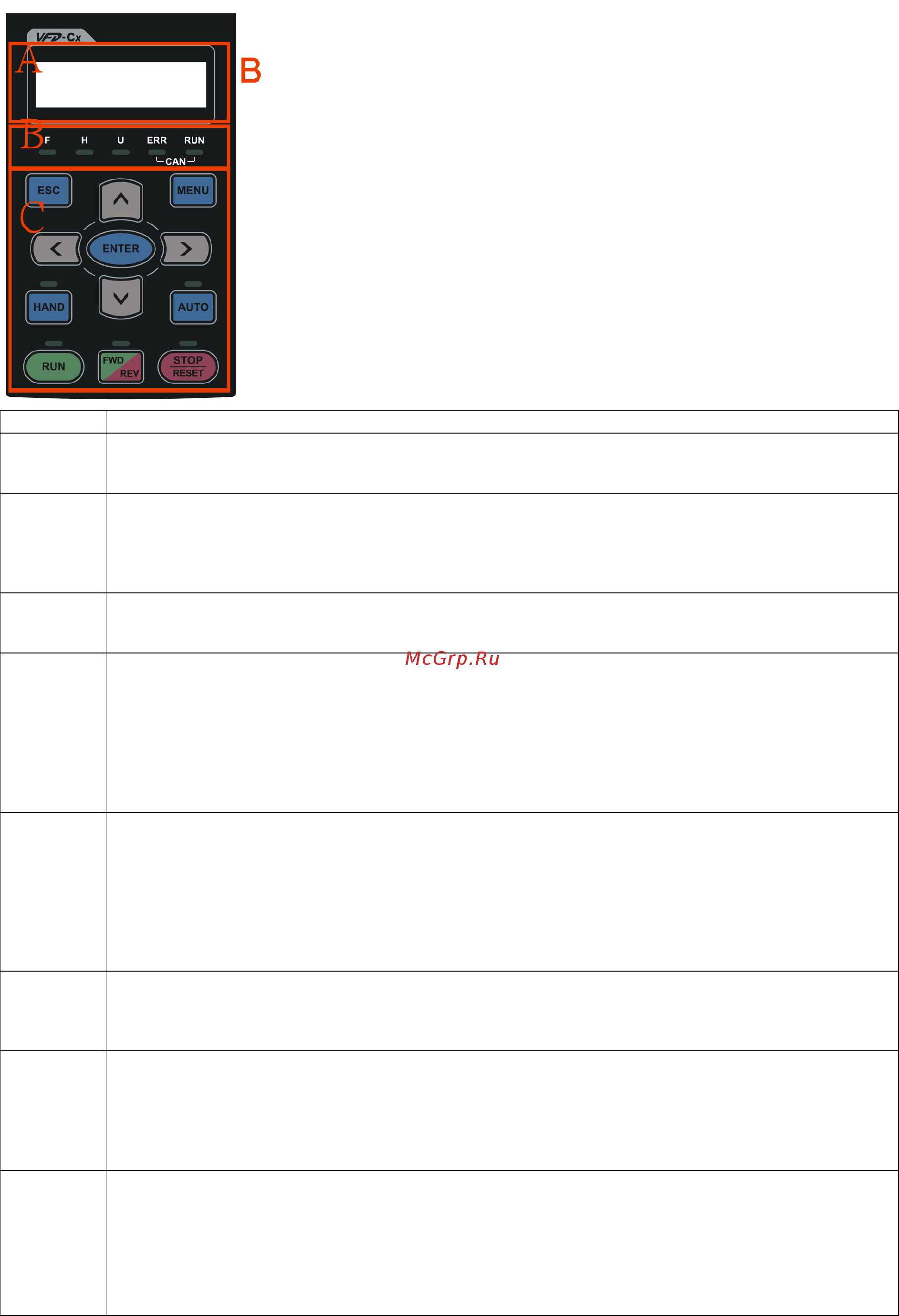

7-8 Пульт управления
7-8-1 KPC-CE01
F: Frequency Command
H: Output Frequency
U: User Defined Units
ERR: CAN Error Indicator
RUN: CAN Run Indicator
: Status Indicator
A
: LED Display
Display frequency, current, voltage and error etc.
C
: Function
(Refer to the chart follows for detail description)
Кнопка Описание
ESC Кнопка отмены действия
Используется для возврата в предыдущее меню. Плюс к этому, в подменю является кнопкой
возврата.
MENU Кнопка Меню
Используется для возврата в главное меню.
Пункты меню:
1. Параметры
2. Копирование параметров
3. Блокировка клавиатуры
4. Функции ПЛК
ENTER Кнопка ENTER
Используется для входа в выбранное подменю или для подтверждения ввода выбранного
значения. На самом последнем уровне меню кнопка ENTER запускает выполнение команды.
HAND Кнопка включения режима HAND
1. Данная команда активирует настройки источника задания частоты и команд управления
приводом, установленных для режима HAND. Настройки по умолчанию для обоих
параметров - пульт управления.
2. Переключение на режим HAND происходит только из режима СТОП. Если кнопку HAND
нажать во время работы привода, то преобразователь частоты сначала перейдет в режим
СТОП, а затем переключится на режим HAND.
3. Индикация ручного режима: светодиод H/A включен.
AUTO Кнопка включения режима AUTO
1. Данная команда активирует настройки источника задания частоты и команд управления
приводом, установленных для режима AUTO. Настройки по умолчанию - внешние терминалы
(сигнал 4-20мA).
2. В режиме СТОП кнопка сразу включает автоматический режим. Если кнопку AUTO нажать во
время работы привода, то преобразователь частоты сначала перейдет в режим СТОП, а
затем переключится на режим AUTO.
3. Индикация автоматического режима: светодиод H/A выключен.
REV/FWD Кнопка изменения направления вращения привода
1. Кнопка не запускает привод, а только изменяет направление вращения. FWD: прямое
вращение, REV: обратное вращение.
2. См. также описание светодиодов FWD/REV.
RUN Кнопка ПУСК привода.
1. Кнопка активна, только при выборе пульта в качестве органа управления (параметр 00-21=0
для режима AUTO или 00-31=0 для режима HAND).
2. Нажатием на кнопку двигатель будет запущен. При этом включится светодиод RUN.
3. Кнопка запускает привод только из режима СТОП. Если включен режим “HAND”, то кнопка
будет активна только при выборе пульта в качестве
органа управления (параметр 00-31=0).
STOP Кнопка СТОП/СБРОС привода. (При нажатии кнопки СТОП работа привода будет остановлена вне
зависимости от каких-либо условий). Эта кнопка имеет наивысший приоритет.
1. При подаче каманды СТОП работа привода будет остановлена вне зависимости от
каких-либо условий.
2. Функция кнопки СБРОС может использоваться для деблокировки привода после аварийного
отключения. Некоторые
ошибки не могут быть сброшены этой кнопкой, см. MENUЗаписи
ошибок, последняя запись об аварии.
ЖК экран для отображения информации о частоте, токе,
напряжении, ошибках и т.п.
Индикаторы состояния
F: Заданная частота
H: Выходная частота
U: Пользовательская величина
ERR: индикатор ошибки CAN
RUN: ин
д
икато
р
р
аботы CAN
Функциональные кнопки
(см. описание ниже)
