Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-26
Минимальное напряжение характеристики V/f для двигателя 2
Заводское значение: 0.0/0.0
Значения: ПЧ с питанием 230В: 0.0~240.0 В
ПЧ с питанием 460В: 0.0~480.0 В
Формирование V/f характеристики обычно определяется конкретным применением и типом
нагрузки: линейная зависимость нагрузки от скорости – работа с постоянным моментом,
квадратичная или кубическая зависимость нагрузки от скорости – работа с переменным
моментом, работа с повышенным пусковым моментом и т.д. Обратите особенное внимание
на возможный нагрев двигателя, динамический баланс при превышении нагрузочной
способности
двигателя. Не изменяйте характеристику V/f без необходимости и полного
понимания последствий её изменения. Иначе предварительно проконсультируйтесь с
поставщиком.
Диапазон установки значений напряжения характеристики достаточно широкий. Не
устанавливайте слишком высокое напряжение на низких частотах – это может привести к
перегреву двигателя и последующему выходу из строя, аварийному отключению по
превышению тока или
запуску функции токоограничения, которая будет препятствовать
разгону двигателя. Поэтому на низких частотах старайтесь использовать пониженное
напряжение.
Параметры 01-35 … 01-42 предназначены для формирования второй V/f характеристики,
которая будет активирована сигналом на дискретном входе (параметры 02-01~02-08 и
параметры 02-26~02-31 = 14) при подключении к ПЧ второго двигателя с другими
характеристиками.

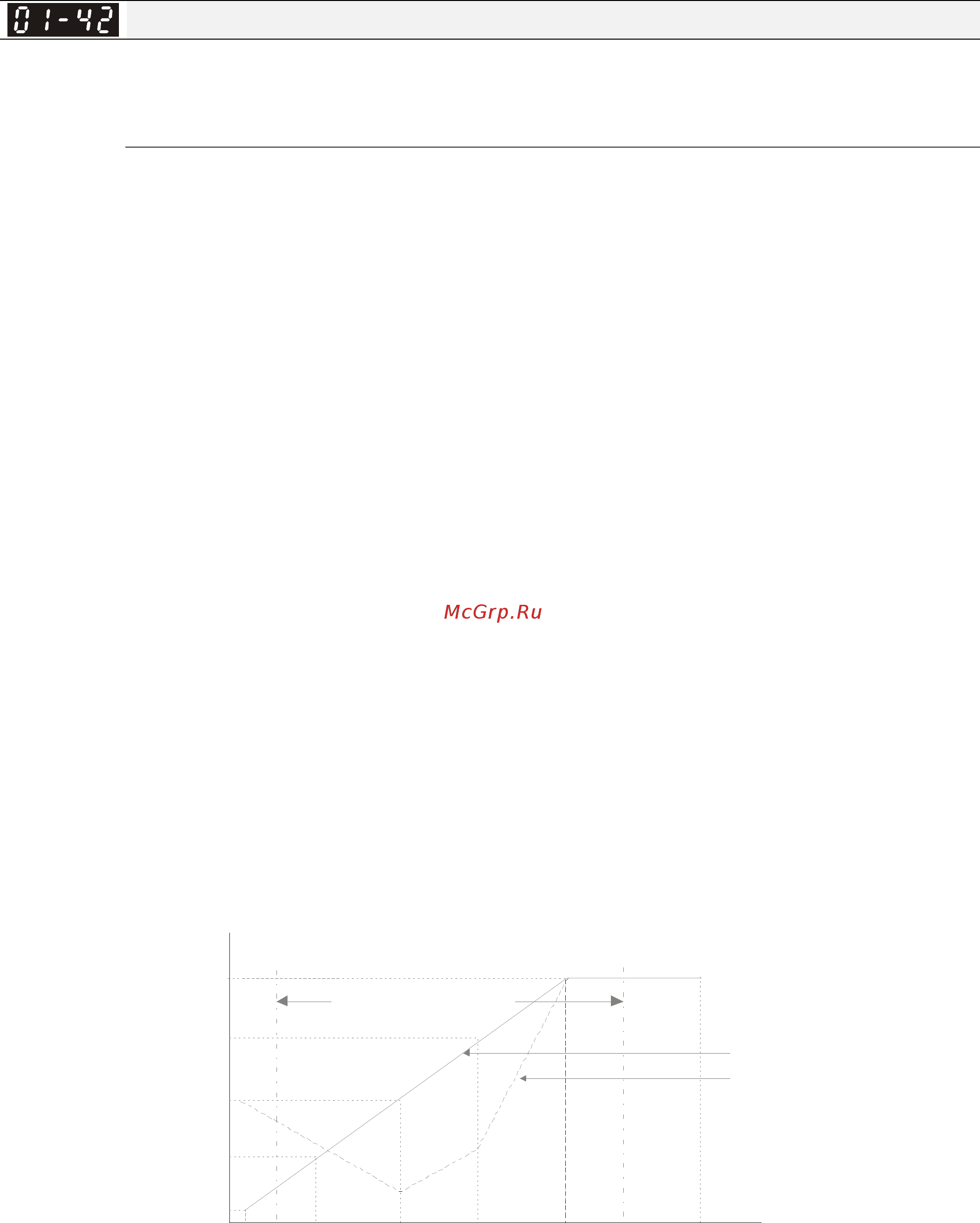

Характеристика V/f для первого двигателя показана на нижеприведенном рисунке
.
Характеристика V/f для второго двигателя формируется аналогичным образом с помощью
параметров 01-35 … 01-42.
01-05 01-03 01-01
01-06
01-04
01-02
01-00
01-07
01-08
01-09
01-11 01-10Нижний предел
Ограничение
выходной частоты
Линейная V/f
Специальная V/f
Напряжение
Вольт-частотная () харатеристика приводаV/f
Верхний предел
Частота
