Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-72
API
ROR
D n
Сдвиг вправо
30
P
Биты Слова
16-битная команда (5 шагов)
ROR
RORP
32-битная команда
－ － － －
Флаги: M1022 Перенос
X Y M K H KnX KnY KnM T C D
D
＊ ＊ ＊ ＊ ＊
n
＊ ＊
Примечания:
D: если используются KnY и KnM, возможно только K4
(16 бит)
n: n=K1~K16 (16 бит)
1. D: Операнд n: Количество битов сдвига
2. Команда сдвигает содержимое D вправо на n бит.
3. Существует импульсный вариант команды (RORP).

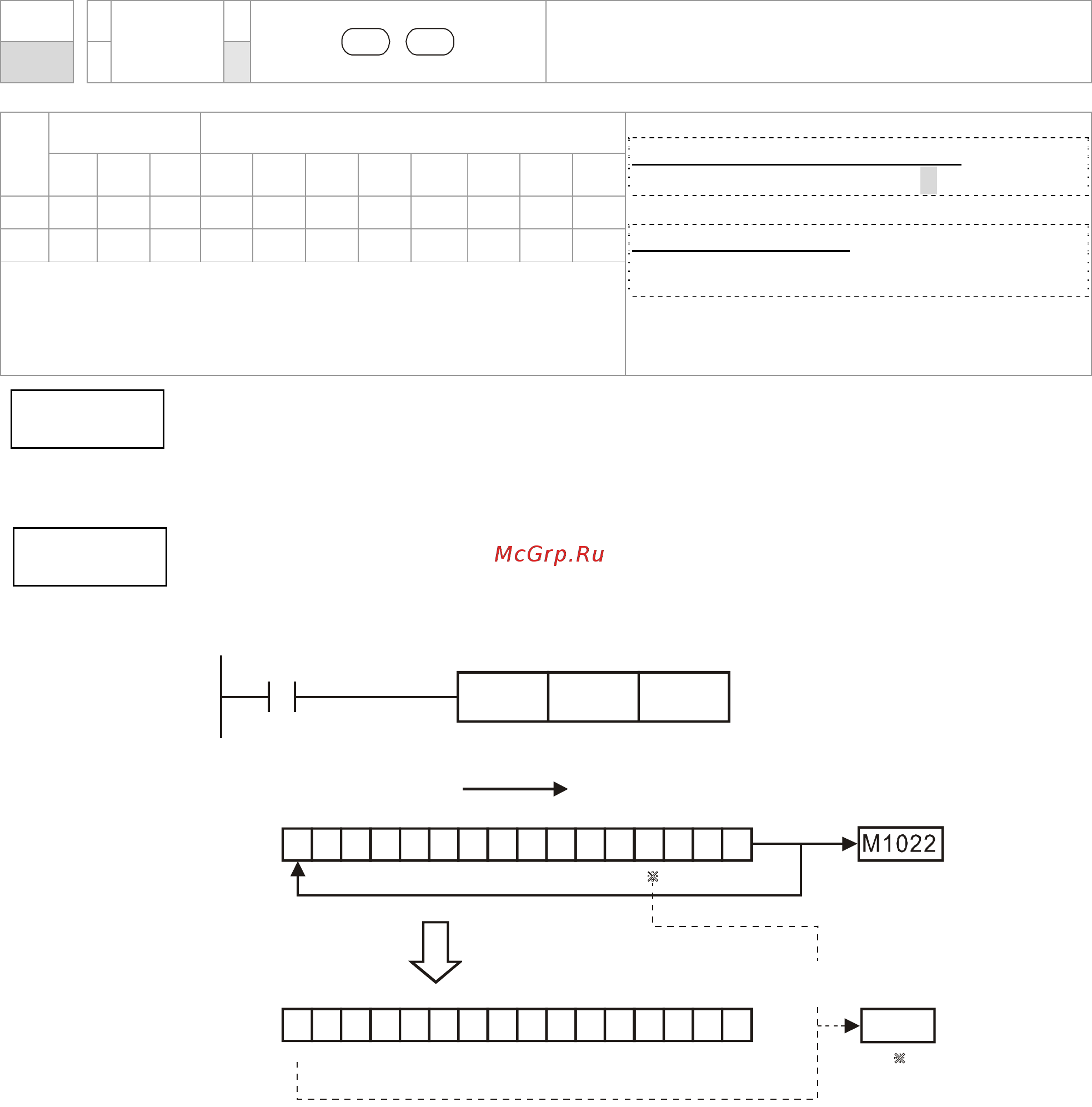

При наличии сигнала X0, 16 бит в D10 сдвигаются вправо, как показано
ниже. Бит, обозначенный знаком ※, будет передан во флаг переноса
M1022.
01110101 00111 001
010111001111001 0
0
upper bit lower bit
upper bit lower bit
*
X0
RORP
D10 K4
Rotate to the right
16 bits
Carry
flag
Carry
flag
After one rotation
to the right
D10
D10
Описание
Пример
Сдвиг вправо
Старший бит
Младший бит
Старший бит
Младший бит
После выполнения
Перенос
Перенос
