Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-3
3 CAN_GND Земля / 0В /В-
6 CAN_GND Земля / 0В /В-
Коммуникационный протокол CANopen
Поддерживаются следующие сервисы:
NMT (Объект сетевого управления)
SDO (Объекты данных сервиса)
PDO (Объекты данных процесса)
EMCY (Объект срочных сообщений)
NMT (Объект сетевого управления)
Управление сетью (NMT) устроено по принципу ведущего (master) и ведомого (slave)
устройства. В сети имеется только одно ведущее устройство, а все остальные устройства
являются ведомыми. Все CANopen узлы имеют текущее состояние NMT (объекта сетевого
управления), и ведущее устройство может управлять состоянием NMT любого узла.

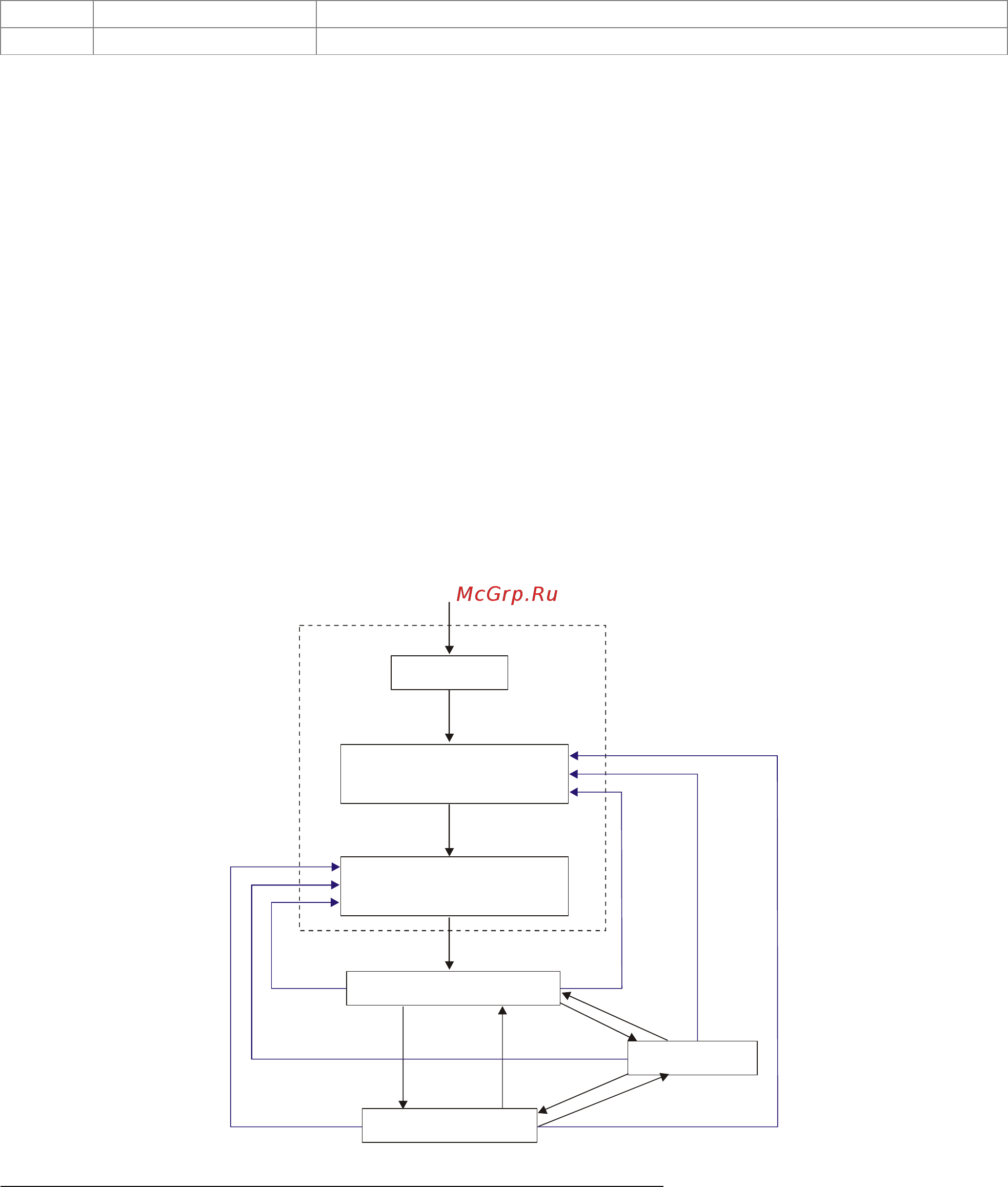

Диаграмма состояний узла:
Сброс связи
Инициализация
Сброс приложения
Готовность ABCD
Останов AB
Готовность ABCD
(1)
(15)
(16)
(2)F
(14)
(13)
(12)
(3) (4)
(11)
(10)
(9)
(7)
(5)
(6)
(8)
(1) После включения питания автоматически начинается
инициализация
(2) Автоматический переход в предоперационное состояние
(3) (6) Запуск удаленного узла
(4) (7) Переключение в предоперационное состояние
(5) (8) Остановка удаленного узла
(9) (10) (11) Сброс и перезапуск узла
(12) (13) (14) Сброс и перезапуск коммуникации
(15) Автоматический сброс приложения
(16) Автоматический сброс приложения
A: NMT
B: Защита узла (Node Guard)
C: SDO
D: Срочное сообщение
E: PDO
F: Начальная загрузка
