Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-6

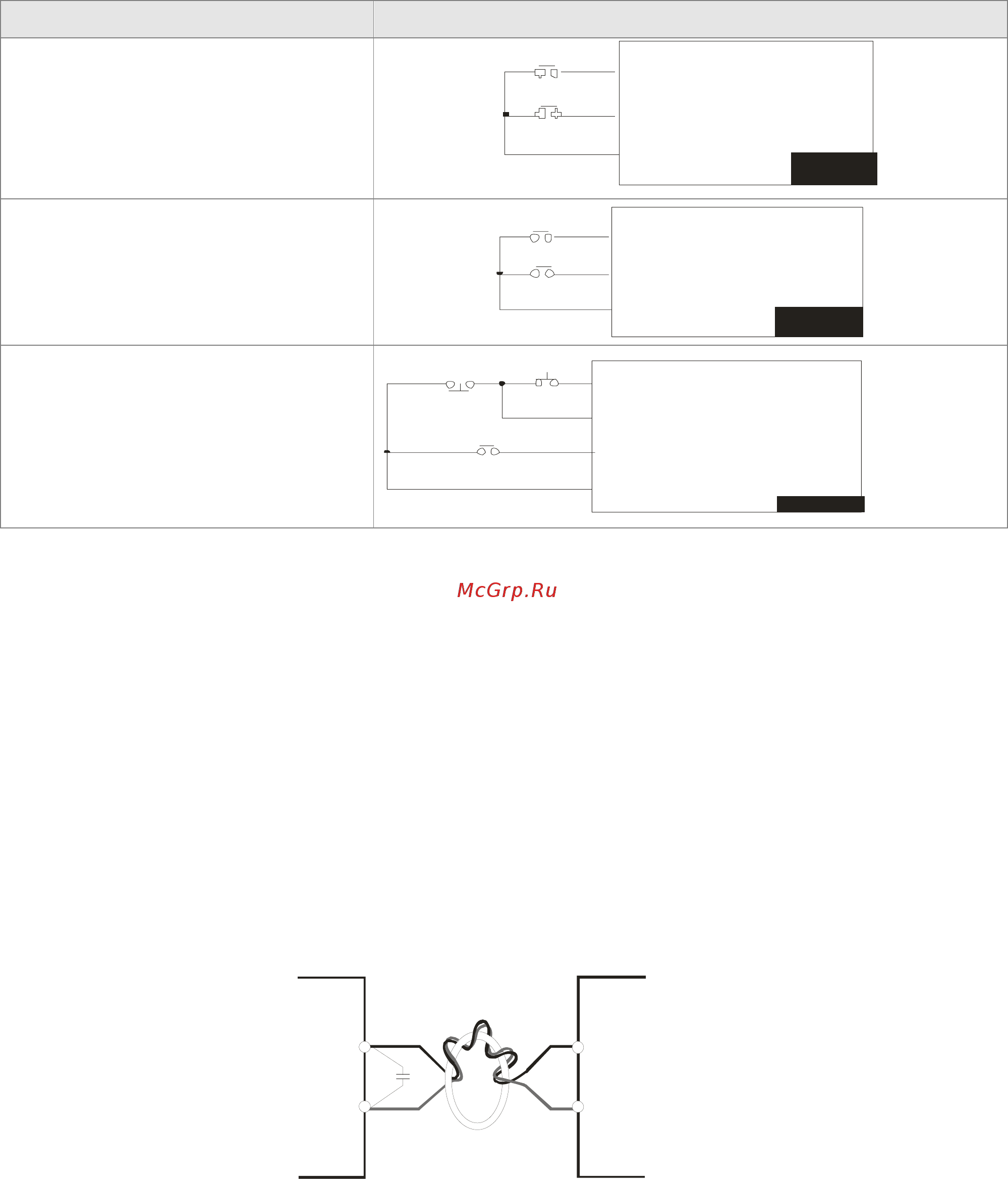

Параметр 02-00 (см. главу 12) Схема подключения к дискретным входам
Значение 0
2-х проводный режим 1
FWD/STOP (Вперед/Стоп)
REV/STOP (Назад/Стоп)
FWD:("OPEN":STOP)
("CLOSE":FWD)
REV:("OPEN": STOP)
("CLOSE": REV)
VFD-CP
DCM
FWD/STOP
REV/STOP
Значение 1
2-х проводный режим 2
RUN/STOP (Пуск/Стоп)
REV/FWD (Вперед/Назад)
FWD:("OPEN":STOP)
("CLOSE":RUN)
REV:("OPEN": FWD)
("CLOSE": REV)
VFD-CP
DCM
RUN/STOP
FWD/REV
Значение 2: 3-х проводный режим
FWD "CLOSE":RUN
MI1 "OPEN":STOP
REV/FWD "OPEN": FWD
"CLOSE": REV
V
FD-CP
DCM
STOP
REV/FWD
RUN
6-2 Аналоговые входы (AVI, ACI, AUI, and ACM)
Аналоговые входные сигналы чувствительны к влиянию электромагнитных помех. Для них
следует использовать кабель типа экранированная витая пара, как можно более короткий
(<20м), с правильно выполненным заземлением. При этом каждый из сигналов подключать
отдельной экранированной парой. Не рекомендуется использовать один общий провод для
разных сигналов. Аналоговые и цифровые сигналы следует
подключать отдельными
экранированными кабелями.
Если входные аналоговые сигналы подвержены влиянию помех от электропривода
переменного тока, используйте конденсатор (0.1мкФ и выше) и ферритовое кольцо как
показано на рисунке.
C
AVI/ACI/AUI
ACM
Ферритовое кольцо
Сделайте 3 или более витка вокруг кольца
Дискретные входы (FWD, REV, MI1~MI8, COM)
При использовании для подключения к дискретным входам реле и переключателей с
механическими контактами, используйте только высококачественные коммутационные
изделия, исключающие дребезг контактов.
Оптронные выходы (MO1, MO2, MCM)
Соблюдайте правильную полярность при подключении оптронных выходов.
