Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-139
Флаг управления ПИД
Заводское значение: 0.00
Значения: Бит 0 = 1, параметр 00-23 определяет направление вращения.
Бит 0 = 0, параметр 00-23 не влияет на направление вращения.
Существуют три вида перехода в спящий режим и выхода из него.
1) По команде задания частоты (ПИД-регулятор выключен, 08-00=0)
Если заданная частота станет ниже частоты перехода в спящий режим, то ПЧ будет в
течение задержки перехода в спящий режим работать на этой частоте, а затем перейдет в
спящий режим (0 Гц). Если заданная частота поднимется до частоты выхода из спящего
режима, то ПЧ
начнет отсчет задержки выхода из спящего режима, после чего ПЧ начнет
разгон двигателя до заданной частоты.

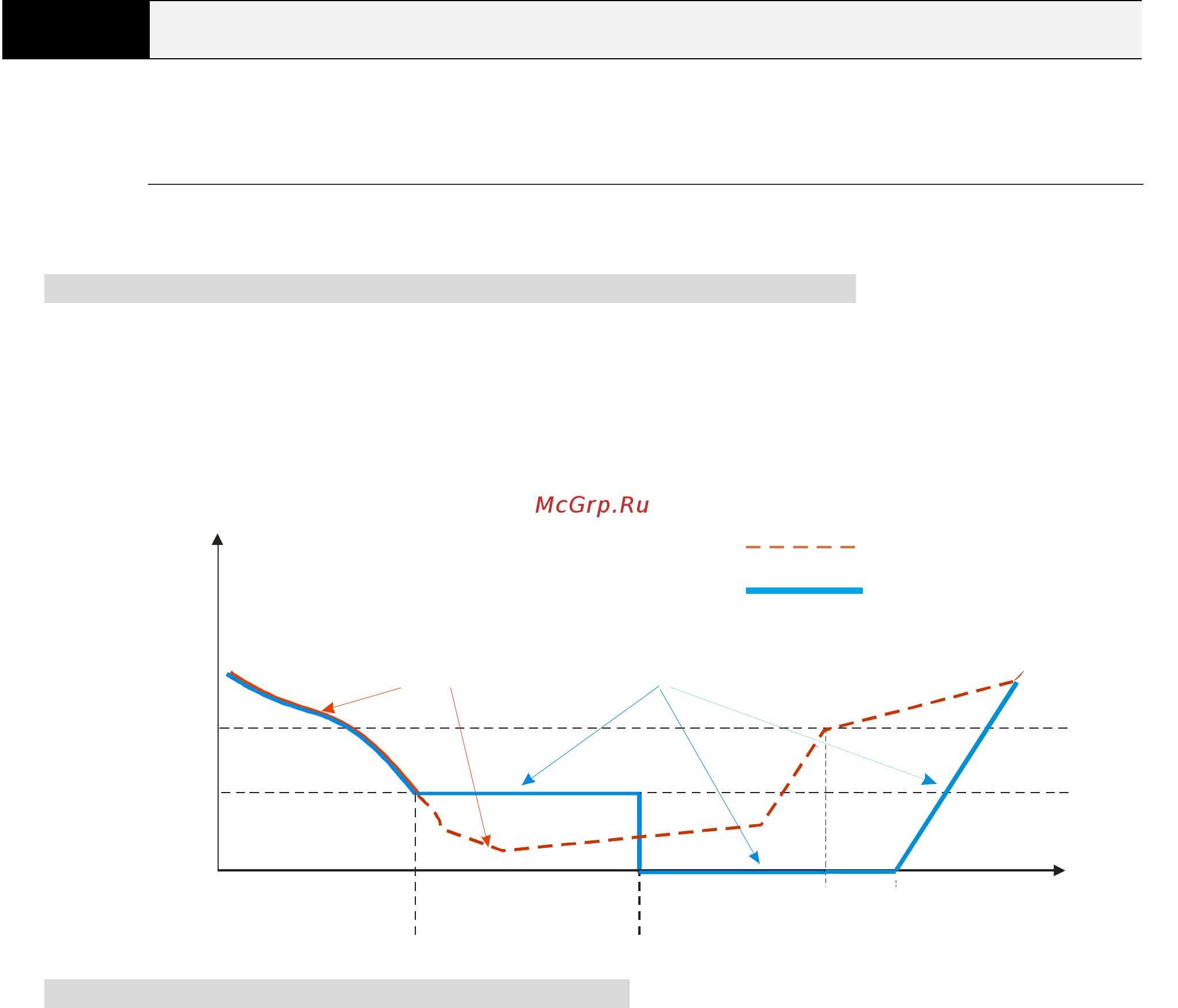

2) По сигналу задания частоты ПИД-регулятором
Когда частота станет ниже частоты перехода в спящий режим, ПЧ начнет отсчет времени
задержки входа в спящий режим одновременно со снижением выходной частоты (согласно
времени замедления в параметре 01-13). Выходная частота будет снижаться до нижнего
ограничения выходной частоты (параметр 01-11, если задан) или до минимальной частоты
характеристики V/f (параметр 01-07). Если время задержки входа в спящий режим закончится,
то ПЧ перейдет в спящий режим (0 Гц). До тех пор, пока время задержки перехода в спящий
режим не закончится, ПЧ будет работать на частоте, указанной в параметре 01-11 (если
задан) или в параметре 01-07, а затем перейдет в спящий режим (0 Гц).
Если рассчитанная
ПИД-регулятором частота поднимется до частоты выхода из спящего
режима, то ПЧ начнет отсчет задержки выхода из спящего режима, после чего ПЧ начнет
разгон двигателя до частоты, задаваемой ПИД-регулятором.
Frequency
Comma nd
ActualOutputFrequency
Pr08-11
Pr08-10
Sleep
Reference Point
Wake up
eference Point
-
R
Pr08-12
0Hz
Sleep Time
frequency command
actual output frequency
Pr08-22
Wake-up
Delay
Time
Заданная частота
Выходная частота
Заданная частота
Выходная частота
Задержка:
параметр 08-12
Задержка:
параметр 08-22
Частота
пробуждения
Частота
засыпания
