Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-162
Реакция на превышения скорости от PG
Заводское значение: 2
Значения:0: Предупреждение и продолжение работы
1: Предупреждение и останов с замедлением
2: Предупреждение и останов на выбеге
Когда значение скорости двигателя превышает установленную величину в параметре 10-10
в течение времени параметр 10-11, то выдается сообщение об ошибке и действия ПЧ в
соответствии с параметром 10-12.
Уровень превышения скольжения PG
Заводское значение: 50
Значения: 0~50%
0: Выкл.
Время превышения скольжения PG
Заводское значение: 0.5
Значения: 0.0~10.0 сек.
Реакция на превышения скольжения PG
Заводское значение: 2
Значения:0: Предупреждение и продолжение работы
1: Предупреждение и останов с замедлением
2: Предупреждение и останов на выбеге
Когда значение скольжения двигателя превысит уровень параметра 10-13, в течение
времени в параметре 10-14, то выдается сообщение об ошибке и выполняется действия в
соответствии с параметром 10-15.

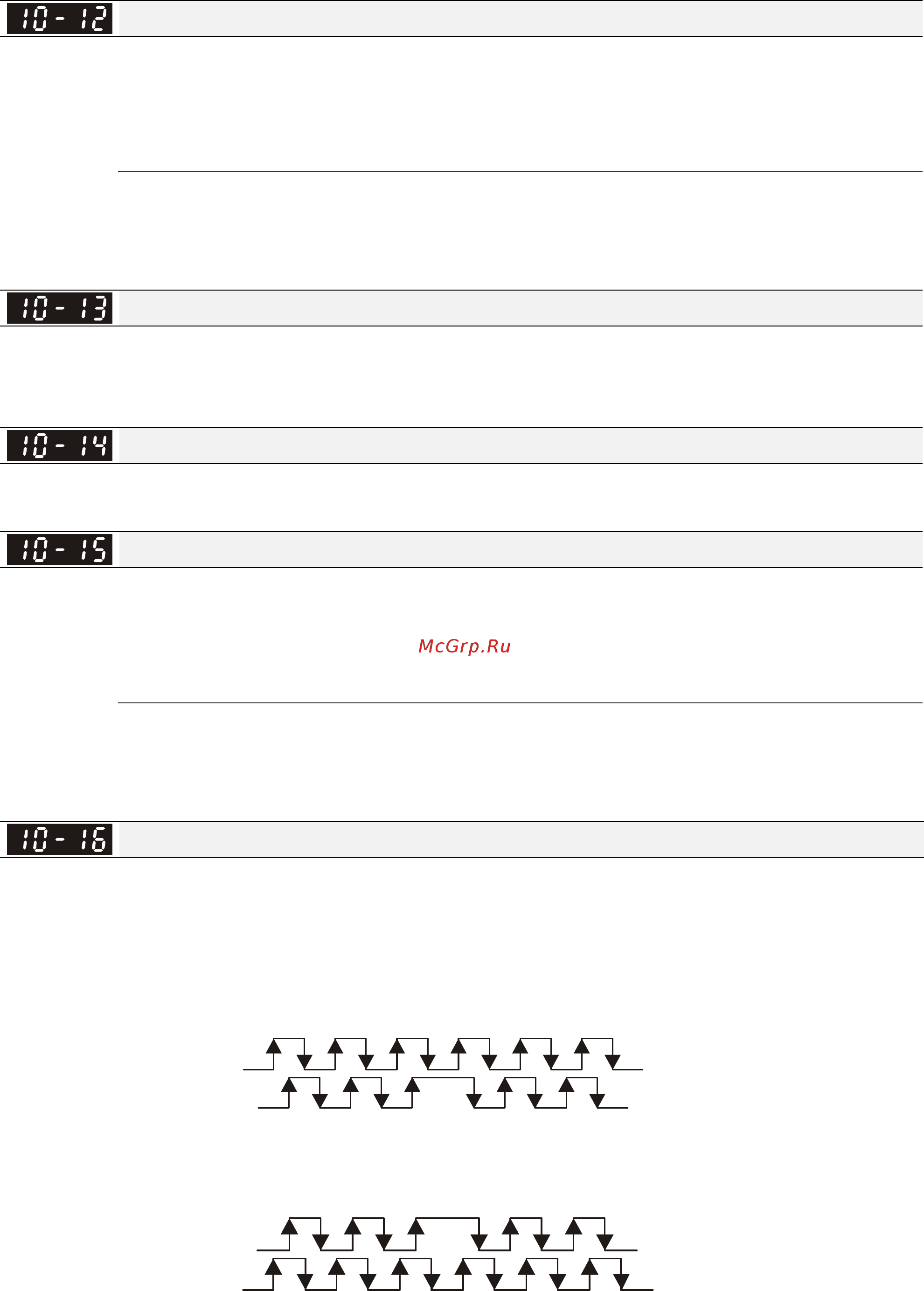

Тип импульсного сигнала на входе (карта PG: PG2)
Заводское значение: 0
Значения:0: Выкл.
1: Фаза А опережает при прямом вращении, фаза В опережает в
обратном вращении
A
B
FWD
REV
2: Фаза В опережает при прямом вращении, фаза А опережает в
обратном вращении
A
B
FWD
REV
