Глава 12 Описание параметровСерия CH2000
12-117
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
(7)

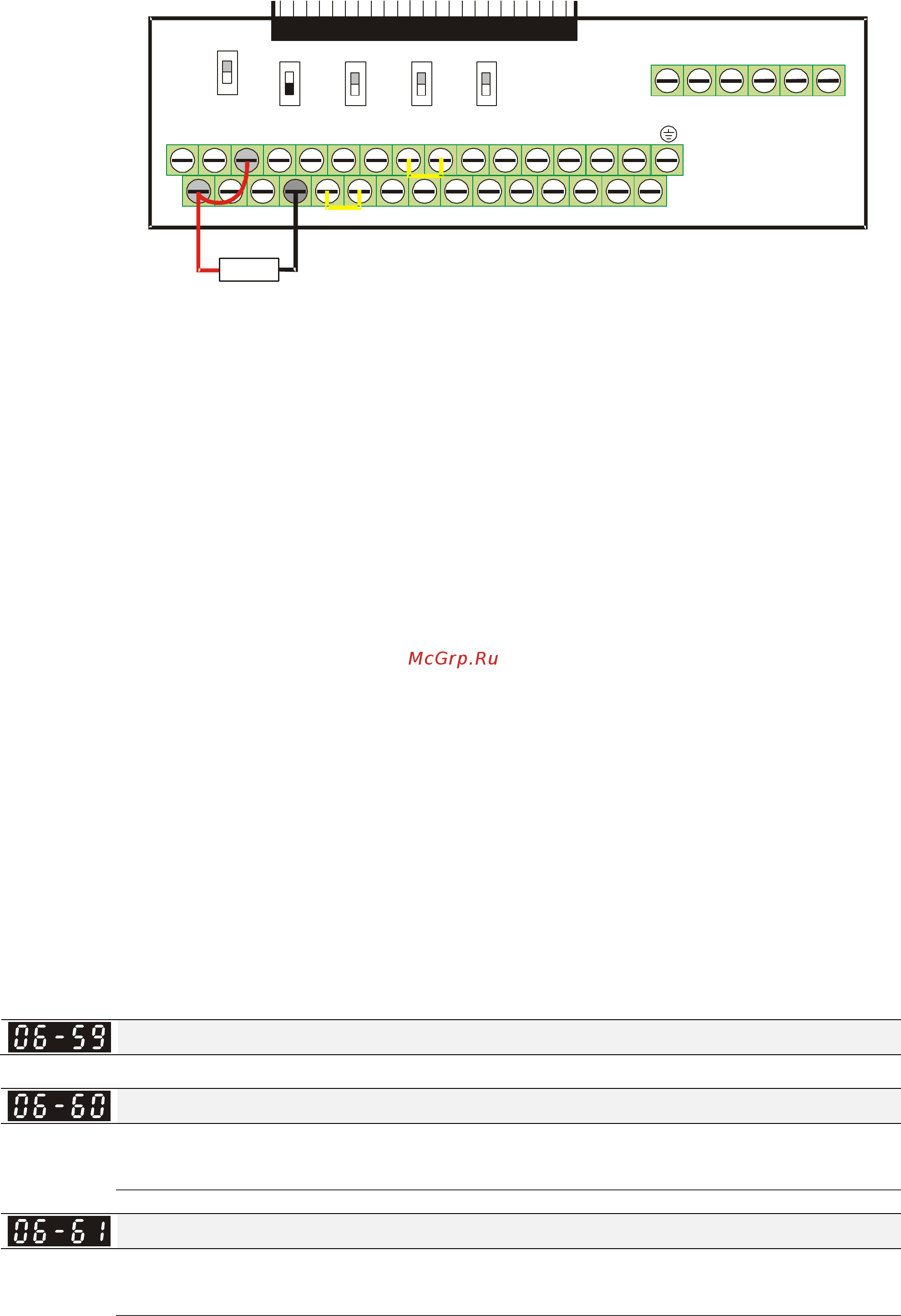

Схема подключения PT100:
Когда 06-58=0.00Гц, PT100 отключается.
Пример:
PT100 установлен на преобразователе частоты. Если двигатель нагревается до 135℃ (275°F)
или выше, преобразователь частоты снизит частоту на двигателе в соответствии с
установками параметра 06-58. Двигатель будет работать на этой частоте (06-58) пока
температура двигателя остается 135℃(275°F) или ниже. Если двигатель нагревается до
150 °С, он замедлится до
полной остановки и будет выдано сообщение предупреждения
‘OH3’.
Процесс настройки:
1. Переключите AFM2 (SW2) в режим 0-20мA на клеммной колодке входов/выходов (см.
схему)
2. Подсоедините (см. схему):
Внешний терминал AFM2 к (+)
Внешний терминал ACM к (-)
Внешние терминалы AFM2 и AVI замкните.
3. Установите 03-00=11 или 03-23=23 или 03-33=45% (9мA)
4. Таблица сравнения температур RTD и сопротивлений:
Температура=135°С, сопротивление=151.71; входной ток
: 9mA, напряжение: 1.37 В
Температура=150°С, сопротивление=157.33; входной ток: 9mA, напряжение: 1.42 В
5. Установите 06-56=1.37 и 06-58=10Гц. Когда температура RTD достигает 135°С или выше,
ПЧ уменьшает частоту до установленной. Когда 06-58=0, ПЧ не работает.
6. Установите 06-57=1.42 и 06-29=1 (тревога и уменьшение до останова). Когда температура
RTD достигает 150 или выше, двигатель замедлится до останова и будет выдано
сообщение предупреждения
‘OH3’.
Зарезервировано
Программное определение тока утечки на землю
Заводское значение: 60.0
Значения: 0.0~6553.5 %
Постоянная времени при программном определение тока утечки на землю
Заводское значение: 0.10
Значения: 0.0~6553.5 %
При выявлении ПЧ перекоса фаз, превышающего значение параметра 06-60, появится
