Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-12

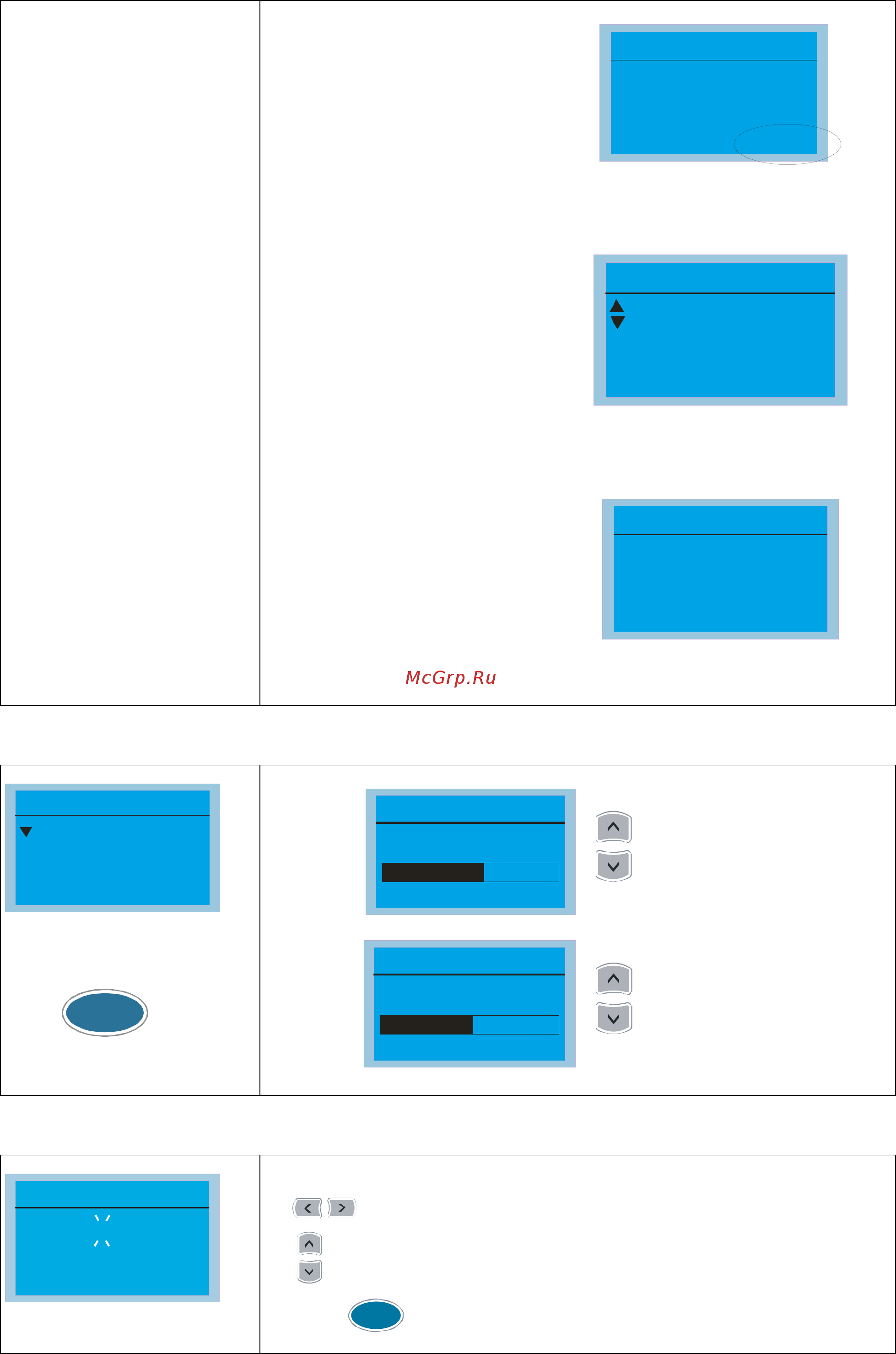

Если нажать кнопку F4 на
странице выбора
параметра, то он
сохранится в разделе "Мой
режим". Для удаления или
изменения параметра
выделите его и нажмите
“DEL” в правом нижнем
углу.
1
05-02
motor current
05-02 Amps
0.00~ 600.00
MY MODE
Нажмите F4 для сохранения в
"Мой режим".
2
01: motor current
02:
03:
My mode
После сохранения параметр
появится в "Мой режим".
Для удаления или изменения
этого параметра нажмите DEL.
05-02
motor current
05-02 Amps
0.00~ 600.00
DEL
Нажмите F4 для удаления
значения параметра
в разделе "Мой режим".
8. Настройки дисплея
1.Contrast Ad
2.BKLT time
Disp setup
ENTER
Нажмите
для выбора пункта
1. Контрастность
Contrast adjust
6
Adjust setting value
0
10
2. Время подстветки
BKLT Time Min
5
Adjust setting value
0
10
9. Дата и время
Time setup
2009/01/01
_
_ : _ _ :_ _
Ввод даты и времени изменяемая цифра, напр., будет мигат
ь
клавиши перемещения влево/вправо
увеличение/уменьшение значения
, "9"
ENTERНажмите для подтверждения.
Настройка значения
Настройка значения
