Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-14
Figure 3 Figure 4
Типоразмер H
Силовые клеммы:
R/11,R12,S/21,S/22,T/31,T/32, U/T1,V/T2, W/T3, +1/DC+,
-/DC-
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD2800CH43A-00
300MCM*4
(152мм
2
*4)
4/0 AWG*4
(107мм
2
*4)
M8
200 кг-см
(173 lb-in.)
(19.62 Нм)
VFD2800CH43C-00 3/0 AWG*4 (85мм
2
*4)
VFD2800CH43C-21 3/0 AWG*4 (85мм
2
*4)
1. Согласно UL: провода должны быть только медные 600В,
75 ℃ или 90 ℃.

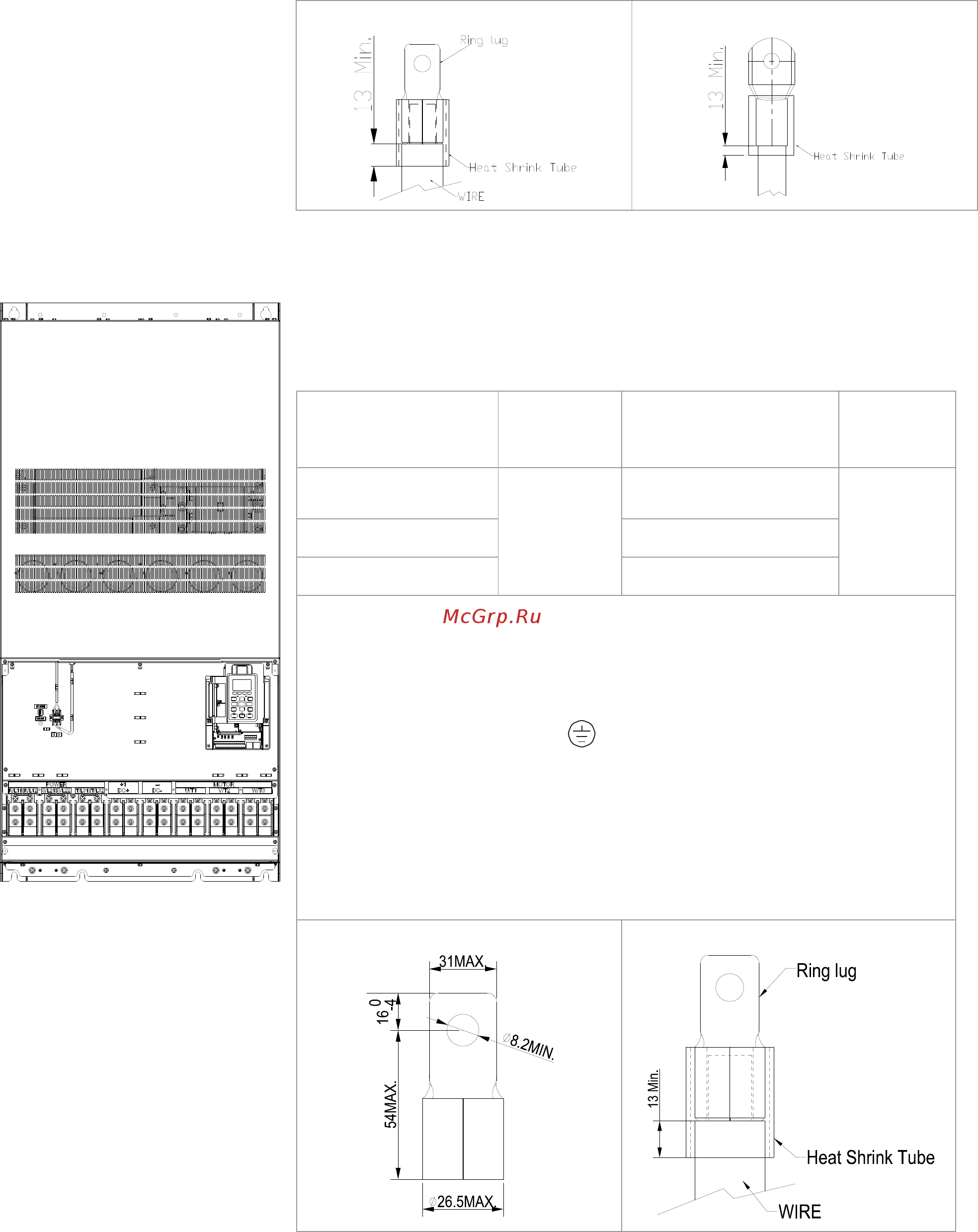

2. Figure 1 shows the specification for using the ring lug.
3. Провод заземления
: 300MCM*4 [152 мм
2
*4], Момент
затяжки: M8 180 кг-см (156 lb-in.) (17.64Nm) (±10%), см. рис.
1.
4. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2)
Figure 1
Figure 2
