Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-46
Типоразмер E
Для моделей:
VFD450CH23A/23E; VFD550CH23A/23E; VFD750CH23A/23E; VFD900CH43A/43E; VFD1100CH43A/43E

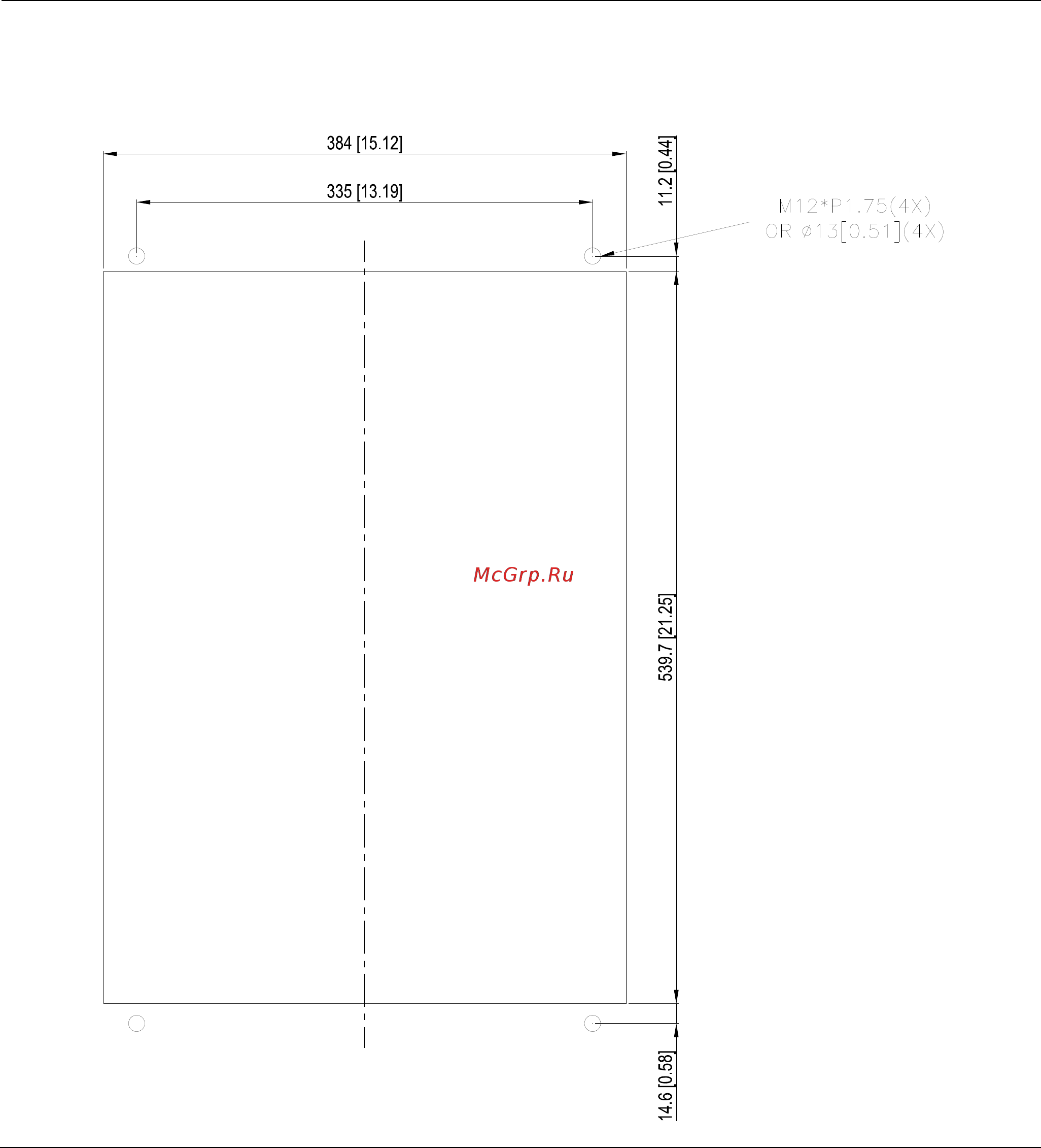

Размеры отверстия Ед.: мм [дюймы]
