Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-144
16-11 Функция счетчика через MI8

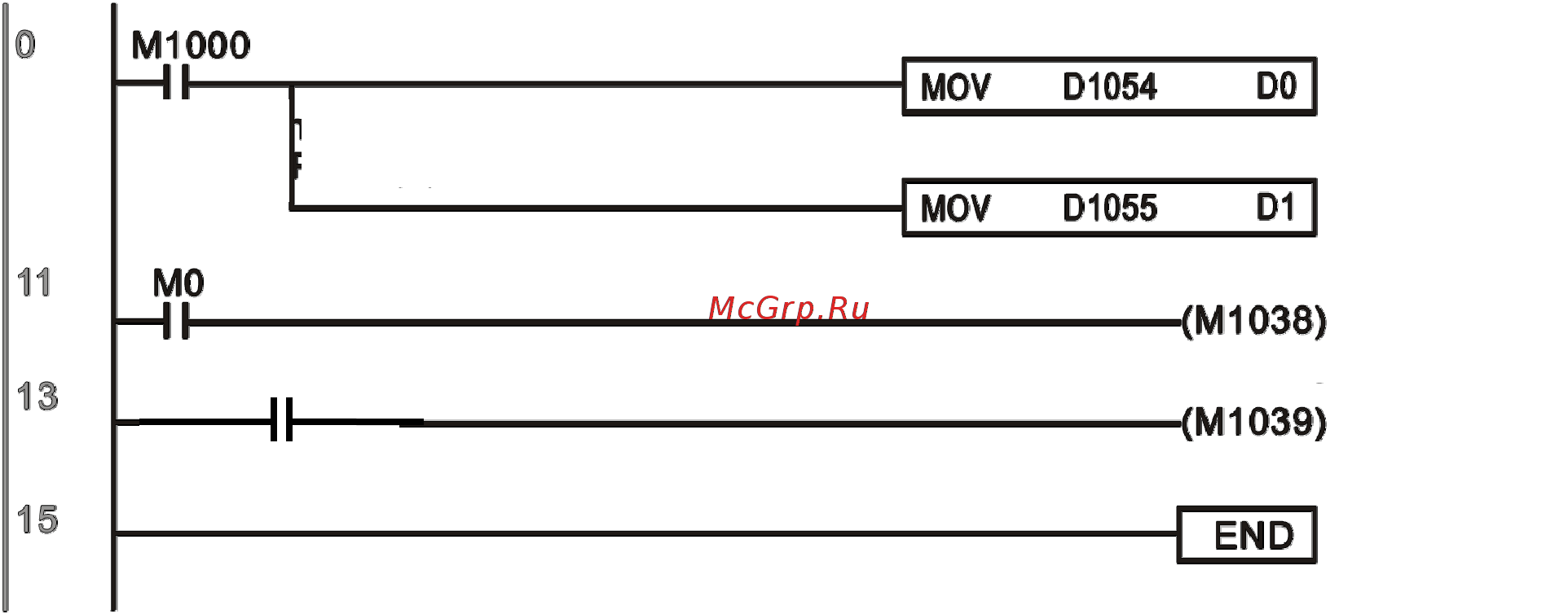

Многофункциональый вход (MI8) может быть использован как однонаправленный счетчик
импульсов и поддерживает скорость до 100 кГц. Для запуска MI8 в качестве счетчика, включите
M1038, подсчитанное зачение будет сохраняться в регистрах D1054 и D1055 в 32-битном
десятичном формате. Включение M1039 сбрасывает подсчитанное значение до 0.
※ ※ Если в программе ПЛК применяются M1038 и M1039 для задания MI8 функции
счетчика, предыдущие установки
MI8 будут отменены.
М1
Размыкание
Проверка онлайн
MI8: текущее подсчитанное значение
MI8: текущее подсчитанное значение
MI8: начало счета
MI8: сброс подсчитанного значения
