Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-2

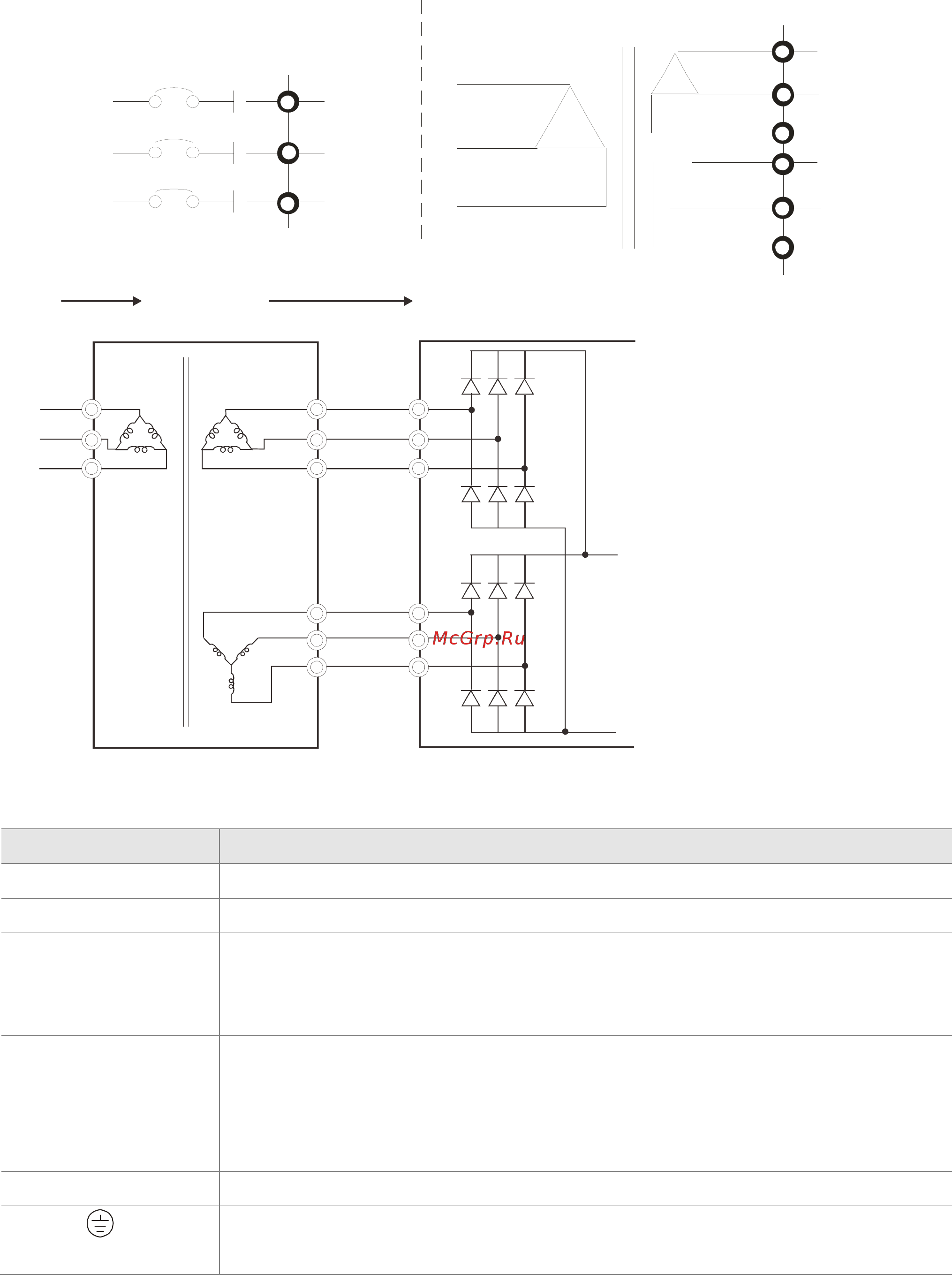

Рис. 3
R
S
T
Входные клеммы для типоразмеров
и, G H 3-х фазное питание
R/L11
R/L21
S/L12
S/L22
T/L13
T/L23
R/L1
1
S/L2
2
T/L2
3
R
S
T
R/L2
1
S/L1
2
T/L1
3
Y
Предохранители/автомат. выкл.
12-ти фазное питание
Терминал Описание
R/L1, S/L2, T/L3 Клеммы для подключения питающей электрической сети (3 фазы)
U/T1, V/T2, W/T3 Клеммы для подключения 3-фазного двигателя переменного тока
+1, +2
Для типоразмеров A~C
Клеммы для подключения внешнего дросселя постоянного тока (DC).
При подключении перемычку следует снять.
+1/DC+, -/DC-
Клеммы для подключения тормозного модуля (серии VFDB)
(в моделях 230В: ≤22кВт, тормозной транзистор встроенный)
(в моделях 460В: ≤30кВт, тормозной транзистор встроенный)
Общая шина DC
B1, B2 Клеммы для подключения тормозного резистора (опция)
Клемма заземления. Выполняйте защитное заземление в соответствие с
национальными стандартами.
R/L11
S/L12
T/L13
R/L21
S/L22
T/L23
DC+
DC-
R
S
T
Power
Power
Adaptor
VFD-C2000 Motor Drive
